连接验证设备

本节介绍如何安装读卡器设备选件-P2和验证设备。使用以下配件安装读卡器设备选件-P2。该型号不使用其他零件。

注释：

• 验证设备可在使用验证系统时使用。

• 连接的验证设备应与用于确认身份验证卡的验证设备型号相同。

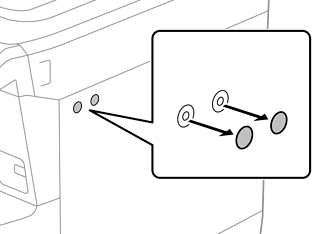

1. 撕下本产品侧面螺丝孔上的封条。

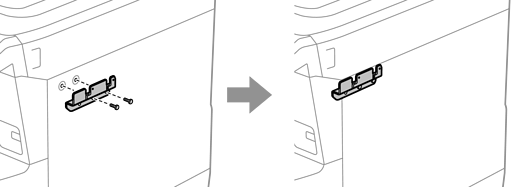

2. 使用十字螺丝刀，用两个螺钉 (e) 固定金属板 (g)。

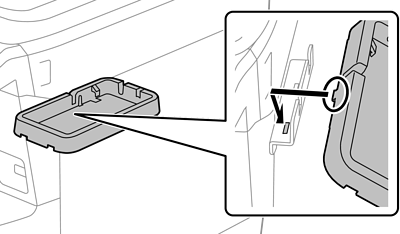

3. 将读卡器设备选件的底座 (b) 放在金属板 (g) 上。



4. 用螺钉 (c) 固定读卡器设备选件的底座 (b)。用手转动螺钉 (c)。



5. 如图所示，将上盖 (a) 放置在读卡器设备选件上。



6. 使用十字螺丝刀，用螺钉 (d) 固定读卡器设备选件。



7. 用随附的两片双面胶带 (f) 将验证设备固定在读卡器设备选件顶部。


   注释：

   如果您希望将验证设备放置在读卡器设备选件内部，在验证设备下放置一些厚物品（例如折叠的打印纸），以抬高设备。但是，请勿使用金属物体或任何会产生电磁波的物体。

   如果验证设备未抬高，则可能会因使用环境或验证设备的规格（例如通讯距离规格）而无法读取验证卡。

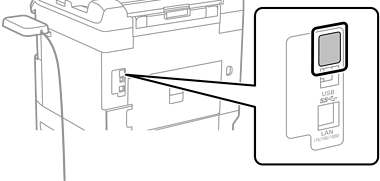

8. 撕下本产品服务端口上的封条。

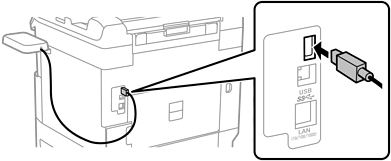

9. 将验证设备的数据线连接到服务端口。

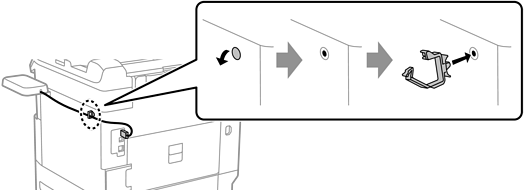

10. 撕开封条，装上线夹，然后连接数据线，如下图所示。
