У цьому розділі пояснюється, як встановити додаткову підставку для пристрою автентифікації P2 та пристрій автентифікації. Прикріпіть підставку для пристрою автентифікації P2 за допомогою наведеного нижче приладдя. Для цієї моделі інші деталі не використовуються.
У разі використання системи автентифікації можна використовувати пристрій автентифікації.
Підключіть пристрій автентифікації з тим самим номером моделі, що й пристрій автентифікації, який використовувався для підтвердження картки автентифікації.

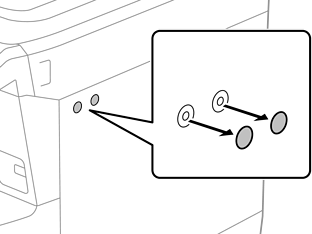

Зніміть ущільнення, що закриває отвори для гвинтів на бічній стороні принтера.

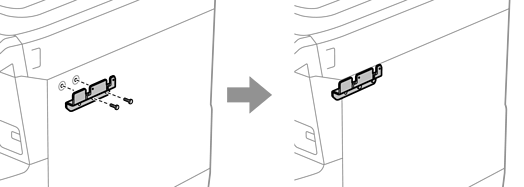

За допомогою хрестоподібної викрутки закріпіть металеву пластину (g) двома гвинтами (e).

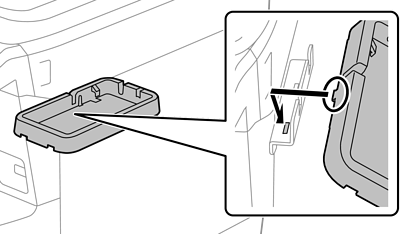

Помістіть нижню частину (b) підставки пристрою автентифікації на металеву пластину (g).
Закріпіть нижню частину (b) підставки для пристрою автентифікації гвинтами (c). Поверніть гвинт (c) рукою.
Встановіть верхню частину (a) на підставку пристрою автентифікації, як показано на ілюстрації.
За допомогою хрестоподібної викрутки закріпіть підставку пристрою автентифікації гвинтами (d).
Закріпіть пристрій автентифікації у верхній частині підставки за допомогою двох частин двосторонньої клейкої стрічки (f) з комплекту постачання.
Якщо потрібно залишити пристрій автентифікації в підставці, підкладіть під нього щось товсте (наприклад, складений папір), щоб піднести пристрій. Однак не використовуйте металеві предмети або будь-що, що генерує електромагнітні хвилі.
Якщо пристрій автентифікації не піднято, автентифікаційні картки можуть не зчитуватися через середовище використання або технічні характеристики пристрою автентифікації, наприклад, специфікації відстані зв’язку.

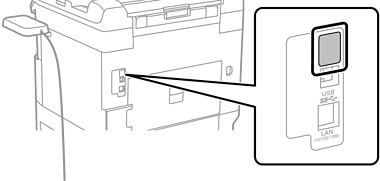

Зніміть пломбу із сервісного порту принтера.

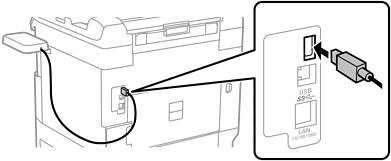

Під’єднайте кабель пристрою автентифікації до службового порту.

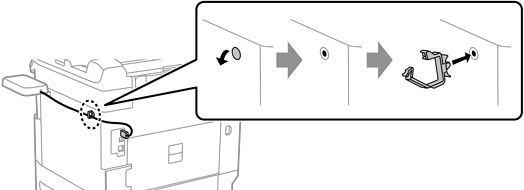

Зніміть пломбу, прикріпіть затискач, а потім під’єднайте кабель, як показано нижче.
