الجانب الأمامي

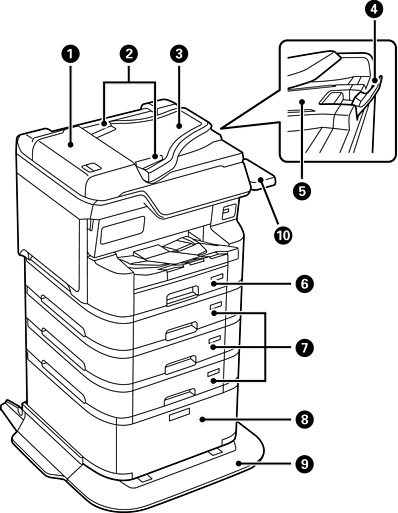

غطاء وحدة التغذية التلقائية للمستندات (F)

افتح لإزالة المستندات الأصلية المحشورة بوحدة التغذية التلقائية.

موجهات حواف وحدة التغذية التلقائية للمستندات

قم بتغذية المستندات الأصلية داخل الطابعة مباشرة. حرك تجاه حواف المستندات الأصلية.

درج إدخال ADF (وحدة التغذية التلقائية للمستندات) (F)

لتغذية المستندات الأصلية تلقائيًا.

المصد

تمنع المستندات الأصلية التي يتم إخراجها من السقوط من درج إخراج وحدة التغذية التلقائية للمستندات.

درج إخراج وحدة التغذية التلقائية للمستندت

لإخراج المستندات الأصلية من وحدة التغذية التلقائية للمستندات الأصلية.

درج الورق 1 (C1)

لتحميل الورق.

درج الورق 2‏،  درج الورق 3‏،  درج الورق 4 (C2‏،  C3‏،  C4)

وحدات أدراج الورق الاختيارية. لتحميل الورق.

الخزانة

الخزانة الاختيارية. لتخزين الورق أو غير ذلك من المواد القابلة للاستهلاك.

مثبت

يسند الطابعة لمنع انقلابها.

جدول جهاز المصادقة-P2 (اختياري)

يسمح لك بتثبيت جهاز مصادقة مدعوم من الطابعة. يمكنك بعد ذلك تسجيل الدخول إلى الطابعة من خلال حمل بطاقة مصادقة فوق الطابعة.

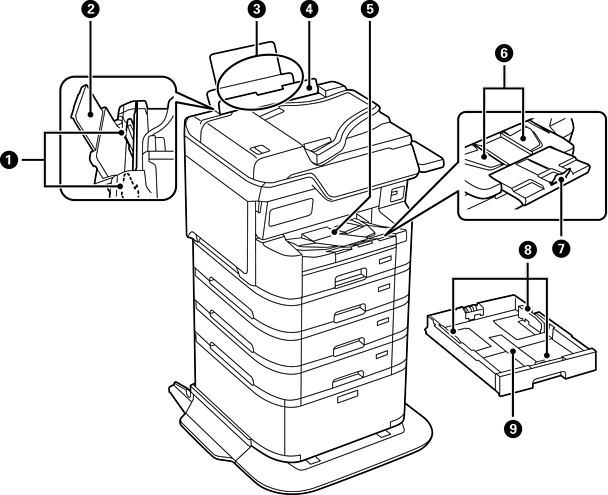

خطوط إرشادات الحافة

قم بتغذية الورق داخل الطابعة مباشرة. حرك تجاه حواف الورقة.

دعامة الورق

لدعم الورق المحمل.

درج الورق (B)

لتحميل الورق.

واقي وحدة التغذية

لمنع مادة غريبة من الدخول إلى الطابعة. اجعل هذا الواقي مغلقًا عادة.

درج الإخراج

لإمساك الورق الخارج.

عند الطباعة على ورق أكبر من حجم A4‏،  اسحب الامتداد الموجود في نهاية الدرج يدويًا وارفع السدادة لمنع سقوط الورق. قم بتخزينه بعد الاستخدام.

موجه المخرجات

إذا لم يتم إخراج الورق بالترتيب الصحيح‏،  فارفع موجه الإخراج عن طريق سحب الذراع الموجودة على الجانب الأيمن من درج الإخراج تجاهك.

المصد

يمنع الورق الخارج من السقوط.

خطوط إرشادات الحافة

قم بتغذية الورق داخل الطابعة مباشرة. حرك تجاه حواف الورقة.

درج الورق

لتحميل الورق.

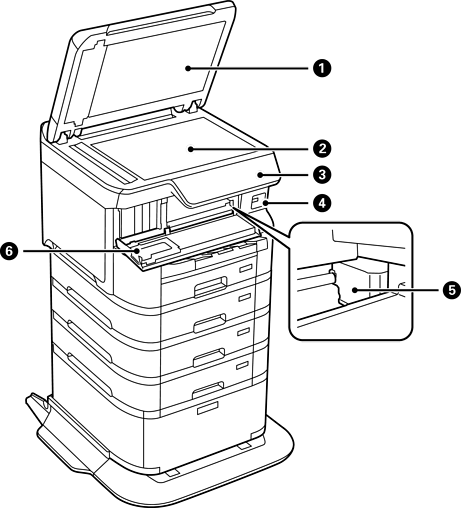

غلاف المستند

لمنع الضوء الخارجي أثناء المسح الضوئي.

زجاج الماسحة الضوئية

للمسح الضوئي للمستندات الأصلية الموضوعة.

لوحة التحكم

لتوضيح حالة الطابعة والسماح لك بضبط إعدادات الطباعة.

منفذ USB للواجهة الخارجية

لتوصيل أجهزة الذاكرة.

رأس الطباعة

لفصل الحبر.

الغلاف الأمامي (A)

لفتحه عند استبدال خراطيش الحبر أو إزالة الورق المحشور داخل الطابعة.
