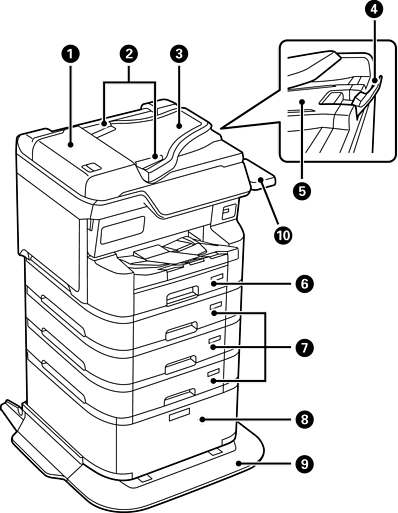

Couvercle du chargeur automatique de documents (F) |
Ouvrez-le pour retirer les originaux coincés dans le chargeur. |
|
|
Guides latéraux du chargeur |
Insérez les documents originaux droit dans l’imprimante. Faites glisser contre les bords des documents originaux. |
|
|
Bac d'alimentation du chargeur (F) |
Permet d’insérer automatiquement les documents originaux. |
|
|
Butée |
Empêche les originaux éjectés de tomber du bac de sortie du chargeur automatique de documents. |
|
|
Bac de sortie du chargeur automatique de documents |
Contient les originaux éjectés depuis le chargeur automatique de documents. |
|
|
Bac papier 1 (C1) |
Charge le papier. |
|
|
Bac papier 2, Bac papier 3, Bac papier 4 (C2, C3, C4) |
Bacs papier optionnels. Charge le papier. |
|
|
Meuble Support |
Optionnel Meuble Support. Stocke le papier ou les autres consommables. |
|
|
Stabilisateur |
Supporte l’imprimante pour l’empêcher de basculer. |
|
|
Tableau du dispositif d’authentification-P2 (en option) |
Permet d’attacher un dispositif d’authentification pris en charge par l’imprimante. Vous pouvez alors vous connecter à l’imprimante en tenant une carte d’authentification au-dessus de l’imprimante. |
|
|

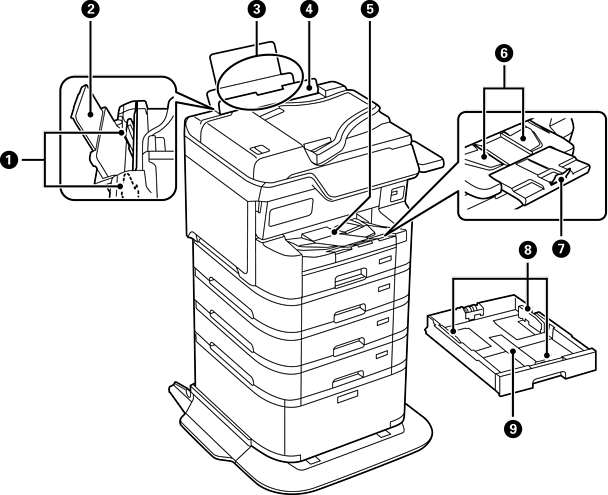

Guides latéraux |
Permettent d’insérer le papier droit dans l’imprimante. Faites glisser contre les bords du papier. |
|
|
Guide papier |
Guide le papier chargé. |
|
|
Bac à papier (B) |
Charge le papier. |
|
|
Protection du bac d’alimentation |
Permet d’empêcher des substances étrangères de pénétrer dans l’imprimante. En général, laissez cette protection fermée. |
|
|
Bac de sortie |
Contient le papier éjecté. Lorsque vous imprimez sur du papier de format supérieur à A4, retirez l’extension à l’extrémité du bac à la main et soulevez la butée pour éviter que le papier ne tombe. Stockez-le après usage. |
|
|
Guide de sortie |
Si le papier n’est pas éjecté dans l’ordre correct, soulevez le guide de sortie en tirant le levier sur le côté droit du bac de sortie vers vous. |
|
|
Butée |
Empêche le papier éjecté de tomber. |
|
|
Guides latéraux |
Permettent d’insérer le papier droit dans l’imprimante. Faites glisser contre les bords du papier. |
|
|
Bac papier |
Charge le papier. |
|
|

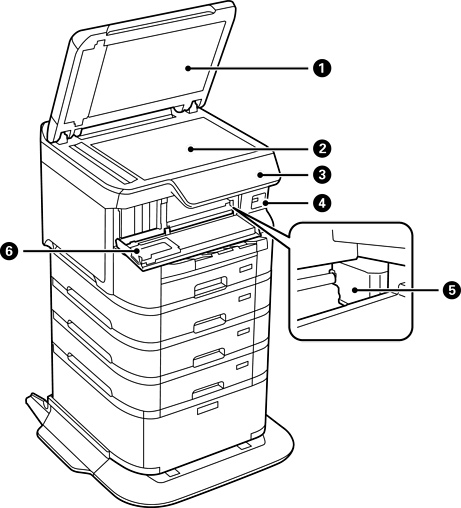

Capot de documents |
Bloque la lumière externe pendant la numérisation. |
|
|
Vitre du scanner |
Permet de numériser les documents originaux mis en place. |
|
|
Panneau de commande |
Indique l’état de l’imprimante et vous permet d’effectuer les paramétrages d’impression. |
|
|
Port USB d’interface externe |
Connecte les dispositifs mémoire. |
|
|
Tête d’impression |
Envoie l’encre. |
|
|
Capot avant (A) |
Ouvrez-le pour remplacer les cartouches d’encre ou retirer le papier coincé dans l’imprimante. |
