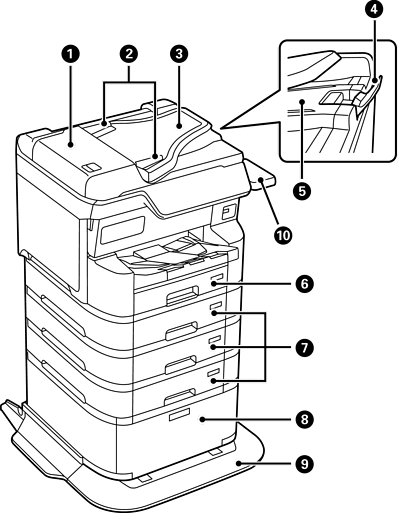

Poklopac automatskog ulagača dokumenata (ADF) (F) |
Otvorite kada želite ukloniti zaglavljene izvornike iz automatskog ulagača papira (ADF). |
|
|
Bočne vodilice automatskog ulagača dokumenata |
Umetnite izvornike izravno u pisač. Pomaknite ih do rubova izvornika. |
|
|
Ulazna ladica automatskog ulagača dokumenata (ADF) (F) |
Automatski uvlači izvornike. |
|
|
Graničnik |
Sprječava ispadanje izbačenih izvornika iz izlaznog pretinca automatskog ulagača dokumenata (ADF). |
|
|
Izlazna ladica automatskog ulagača dokumenata (ADF) |
Pridržava izvornike koji su izbačeni iz automatskog ulagača papira (ADF). |
|
|
Kaseta s papirom 1 (C1) |
Uvlači papir. |
|
|
Kaseta s papirom 2, Kaseta s papirom 3, Kaseta s papirom 4 (C2, C3, C4) |
Dodatne ladice za papir. Uvlači papir. |
|
|
Ormarić |
Dodatni ormarić. Služi za pohranu papira i drugog potrošnog materijala. |
|
|
Stabilizator |
Podržava pisač i sprječava njegovo prevrtanje. |
|
|
Tablica uređaja za provjeru autentičnosti-P2 (opcionalno) |
Omogućava priključivanje autentikacijskog uređaja koji pisač podržava. Nakon toga na pisač se možete prijaviti držeći autentikacijsku karticu iznad pisača. |
|
|

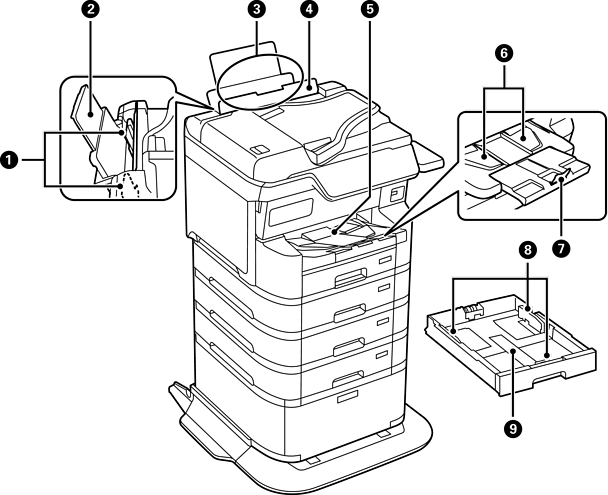

Rubne vodilice |
Umetnite papir izravno u pisač. Pomaknite je do rubova papira. |
|
|
Potpora papira |
Pridržava umetnuti papir. |
|
|
Pretinac za papir (B) |
Uvlači papir. |
|
|
Graničnik ulagača |
Sprječava ulazak stranog tijela u pisač. Graničnik obično treba biti zatvoren. |
|
|
Izlazni pretinac |
Pridržava izbačeni papir. Kod ispisa na papir veći od A4, rukom izvucite nastavak na kraju ladice i podignite graničnik kako papir ne bi pao. Pohraniti nakon upotrebe. |
|
|
Izlazna vodilica |
Ako papir nije izbačen ispravnim redoslijedom, podignite izlaznu vodilicu povlačenjem poluge na desnoj strani izlazne ladice prema sebi. |
|
|
Graničnik |
Sprječava pad izbačenog papira. |
|
|
Rubne vodilice |
Umetnite papir izravno u pisač. Pomaknite je do rubova papira. |
|
|
Kaseta s papirom |
Uvlači papir. |
|
|

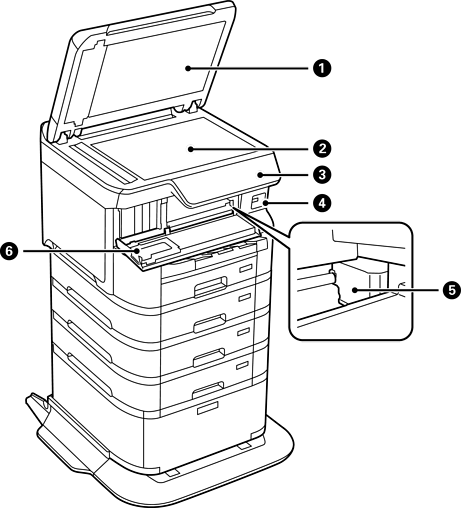

Poklopac dokumenta |
Blokira vanjsko svjetlo pri skeniranju. |
|
|
Staklo skenera |
Skenira postavljene izvornike. |
|
|
Upravljačka ploča |
Označava status pisača i omogućava odabir postavki ispisa. |
|
|
USB ulaz vanjskog sučelja |
Služi za priključivanje uređaja za pohranu podataka. |
|
|
Ispisna glava |
Izbacuje tintu. |
|
|
Prednji poklopac (A) |
Otvorite prilikom zamjene spremnika s tintom ili kada želite ukloniti zaglavljeni papir unutar pisača. |
