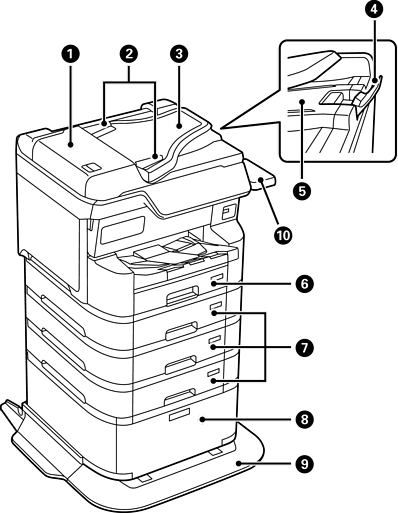

Automatikus dokumentumadagoló fedél (F) |
Nyissa ki, ha az ADF-ben elakadt eredetiket távolít el. |
|
|
Az ADF élvezetői |
Az eredeti dokumentumokat közvetlenül a nyomtatóba adagolja. Csúsztassa az eredeti dokumentum széleihez. |
|
|
Automatikus dokumentumadagoló bemeneti tálca (F) |
Automatikusan adagolja az eredetiket. |
|
|
Ütköző |
Megakadályozza, hogy a kiadott eredetik leessenek az automatikus lapadagoló kimeneti tálcáról. |
|
|
Az automatikus lapadagoló kimeneti tálcája |
Az ADF által kiadott eredetiket tárolja. |
|
|
1. papírkazetta (C1) |
Papír betöltése. |
|
|
2. papírkazetta, 3. papírkazetta, 4. papírkazetta (C2, C3, C4) |
Opcionális papírkazetta-egységek. Papír betöltése. |
|
|
Állvány |
Opcionális állvány. Papír és egyéb fogyóeszközök tárolása. |
|
|
Stabilizátor |
Kitámasztja a nyomtatót, hogy megakadályozza a felborulását. |
|
|
Hitelesítési eszköz P2 táblázat (opcionális) |
Lehetővé teszi egy, a nyomtató által támogatott hitelesítési eszköz csatlakoztatását. Ezután a nyomtatóra bejelentkezhet úgy, hogy a nyomtató fölé egy hitelesítő kártyát tart. |
|
|

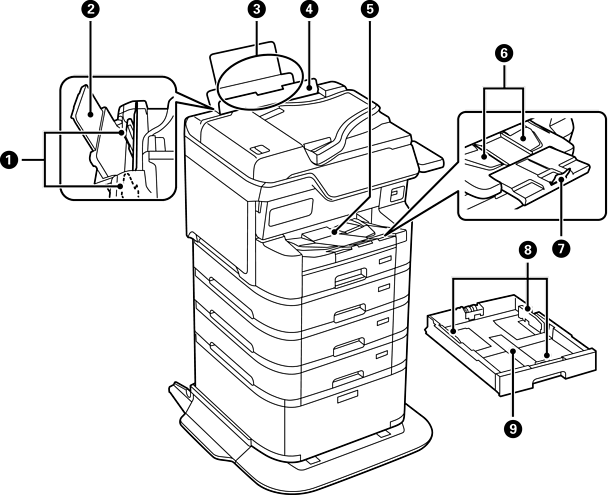

Élvezetők |
A papírt közvetlenül a nyomtatóba adagolja. Csúsztassa a papírlap széleihez. |
|
|
Papírtámasztó |
A betöltött papírt támasztja alá. |
|
|
Papírtálca (B) |
Papír betöltése. |
|
|
Lapadagoló takaróelem |
Megakadályozza, hogy idegen anyag kerüljön a nyomtatóba. Általában ezt a vezetőt tartsa zárva. |
|
|
Kimeneti tálca |
A kiadott papírt tartja. Ha A4-es méretnél nagyobb papírra nyomtat, húzza ki kézzel a hosszabbítót a tálca végénél, és emelje fel az ütközőt, hogy a papír ne essen le. Használat után rakja el. |
|
|
Kirakó vezető |
Ha a készülék nem a megfelelő sorrendben adja ki a papírt, emelje fel a kimeneti vezetőt úgy, hogy a kimeneti tálca jobb oldalán lévő kart maga felé húzza. |
|
|
Ütköző |
Megakadályozza, hogy a kiadott papír leessen. |
|
|
Élvezetők |
A papírt közvetlenül a nyomtatóba adagolja. Csúsztassa a papírlap széleihez. |
|
|
Papírkazetta |
Papír betöltése. |
|
|

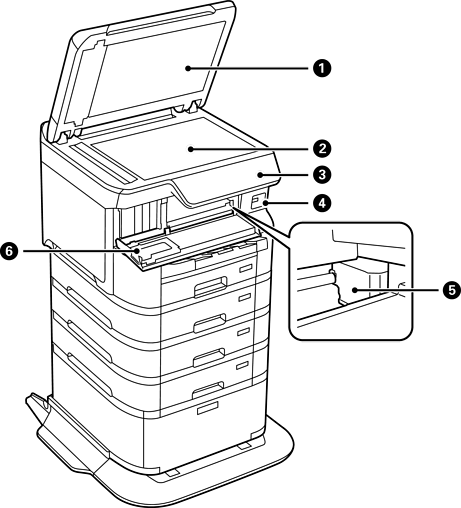

Lapolvasó fedél |
Szkennelés közben meggátolja, hogy a fény kívülről bejusson. |
|
|
Szkennerüveg |
Beolvassa a behelyezett eredetiket. |
|
|
Vezérlőpanel |
Kijelzi a nyomtató állapotát, és lehetővé teszi Önnek a nyomtatási beállítások megadását. |
|
|
Külső interfész USB-portja |
Adattároló eszközök csatlakoztatása. |
|
|
Nyomtatófej |
Kilövi a tintát. |
|
|
Első burkolat (A) |
Tintapatronok cseréje vagy a nyomtatóban elakadt papír eltávolítása esetén kell felnyitni. |
