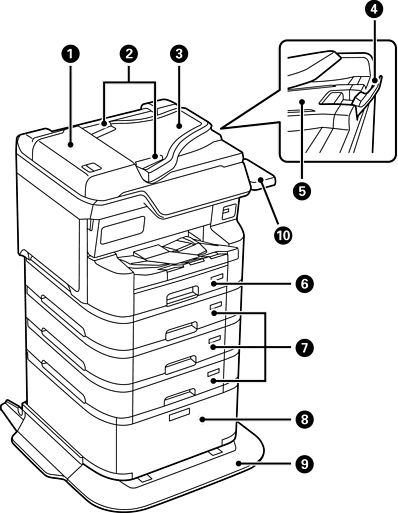

Pokrywa ADF (automatyczny podajnik dokumentów) (F) |
Otwórz podczas usuwania papieru zaciętych oryginałów w ADF. |
|
|
Prowadnice krawędzi ADF |
Służą do podawania oryginałów prosto do drukarki. Przysuń je do krawędzi oryginałów. |
|
|
Taca wejściowa ADF (F) |
Automatyczne podawanie oryginałów. |
|
|
Ogranicznik |
Służy do zapobiegania spadaniu wysuniętego papieru z zasobnika wyjściowego automatycznego podajnika dokumentów (ADF). |
|
|
Taca wyjściowa ADF |
Przechowuje oryginały wysunięte z ADF. |
|
|
Kaseta na papier 1 (C1) |
Służy do ładowania papieru. |
|
|
Kaseta na papier 2, Kaseta na papier 3, Kaseta na papier 4 (C2, C3, C4) |
Opcjonalne kasety na papier. Służy do ładowania papieru. |
|
|
Szafka |
Opcjonalna szafka. Służy do przechowywania papieru i innych materiałów eksploatacyjnych. |
|
|
Stabilizator |
Podtrzymuje drukarkę, aby zapobiec jej przewróceniu. |
|
|
Stojak urządzenia uwierzytelniającego P2 (opcjonalny) |
Umożliwia podłączenie obsługiwanego przez drukarkę urządzenia uwierzytelniającego. Następnie można zalogować się do drukarki, trzymając kartę uwierzytelniającą nad drukarką. |
|
|

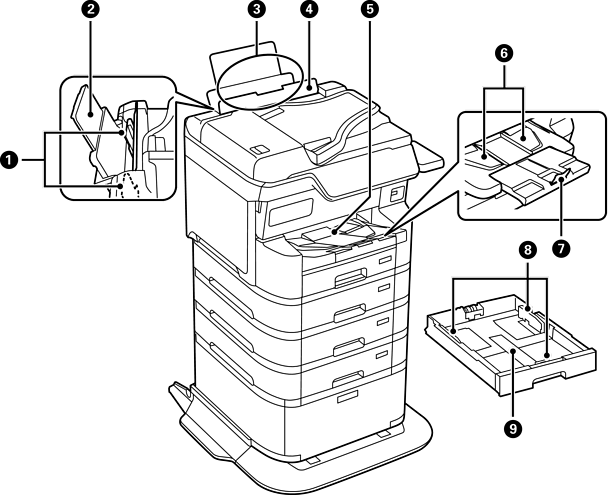

Prowadnice boczne |
Służą do podawania papieru prosto do drukarki. Należy dosunąć je do krawędzi papieru. |
|
|
Podpórka na wkładany papier |
Podtrzymuje włożony papier. |
|
|
Taca na papier (B) |
Służy do ładowania papieru. |
|
|
Osłona obszaru podawania |
Chroni przed przedostawaniem się obcych substancji do drukarki. Zwykle osłona ta powinna być zamknięta. |
|
|
Taca wyjściowa |
Przechowuje papier wysunięty z drukarki. Podczas druku na formacie większym niż A4 wyciągnij ręką podpórkę papieru przy końcu tacy i unieś ogranicznik, aby papier nie spadał. Po użytku złóż element. |
|
|
Prowadnica wyjściowa |
Jeśli papier nie jest wysuwany w poprawnej kolejności, unieś prowadnicę wyjściową, ciągnąc do siebie dźwignię po prawej stronie tacy wyjściowej. |
|
|
Ogranicznik |
Powstrzymuje spadanie wysuniętego papieru. |
|
|
Prowadnice boczne |
Służą do podawania papieru prosto do drukarki. Należy dosunąć je do krawędzi papieru. |
|
|
Kaseta na papier |
Służy do ładowania papieru. |
|
|

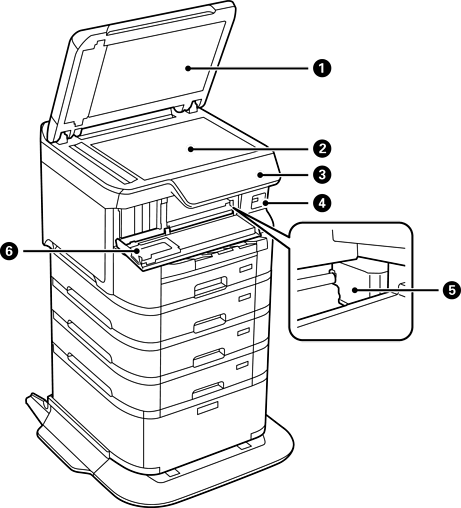

Pokrywa szyby skanera |
Blokuje dostęp światła zewnętrznego podczas skanowania. |
|
|
Szyba skanera |
Służy do skanowania umieszczonych w nim oryginałów. |
|
|
Panel sterowania |
Służy do wskazywania stanu drukarki i umożliwia konfigurowanie ustawień drukowania. |
|
|
Port do podłączenia zewnętrznego interfejsu kablem USB |
Służy do podłączania urządzeń pamięci. |
|
|
Głowica drukująca |
Z niej wydobywa się tusz. |
|
|
Przednia pokrywa (A) |
Otwierana podczas wymiany pojemników z tuszem lub usuwania papieru zaciętego wewnątrz drukarki. |
