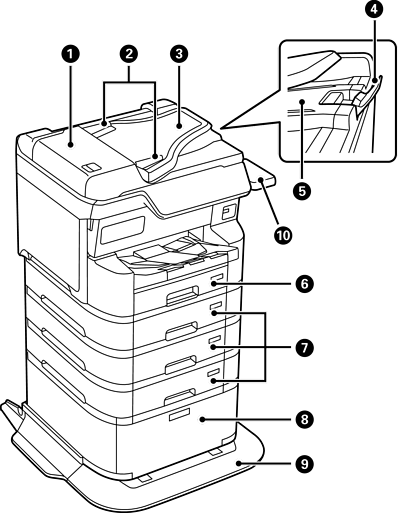

ด้านหน้า

ฝาครอบ ADF (ตัวป้อนเอกสารอัตโนมัติ) (F)

เปิดเมื่อทำการดึงต้นฉบับที่ติดขัดออกจากใน ADF

แนวกั้นขอบ ADF

ป้อนต้นฉบับให้ตรงเข้าไปในในเครื่องพิมพ์ เลื่อนขอบของต้นฉบับไปมาได้

ถาดกระดาษเข้าของ ADF (F)

ป้อนต้นฉบับเข้าไปโดยอัตโนมัติ

ตัวหยุด

ป้องกันต้นฉบับที่ดีดออกมาไม่ให้ตกออกจากถาดรับกระดาษออกของ ADF

ถาดกระดาษออกของ ADF

ยึดต้นฉบับที่ถูกดีดออกมาจาก ADF

ถาดกระดาษ 1 (C1)

โหลดกระดาษ

ถาดกระดาษ 2, ถาดกระดาษ 3, ถาดกระดาษ 4 (C2, C3, C4)

ชุดถาดกระดาษอุปกรณ์เสริม โหลดกระดาษ

ตู้

ตู้อุปกรณ์เสริม จัดเก็บกระดาษหรือวัสดุสิ้นเปลืองอื่น ๆ

ตัวกันโคลง

รองรับเครื่องพิมพ์เพื่อการป้องกันไม่ให้เครื่องพลิกคว่ำ

โต๊ะอุปกรณ์ตรวจยืนยันความถูกต้อง-P2 (อุปกรณ์เสริม)

ช่วยให้คุณสามารถติดตั้งอุปกรณ์ตรวจยืนยันความถูกต้องที่รองรับโดยเครื่องพิมพ์ จากนั้นคุณสามารถเข้าสู่ระบบเครื่องพิมพ์โดยการแตะการ์ดตรวจยืนยันความถูกต้องที่รองรับโดยเครื่องพิมพ์เหนือเครื่องพิมพ์

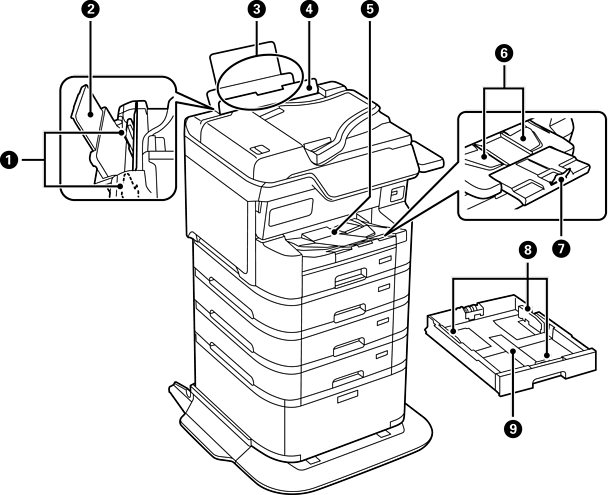

ขอบนำกระดาษ

ป้อนกระดาษให้ตรงเข้าไปในเครื่องพิมพ์ เลื่อนไปยังขอบของกระดาษ

ตัวรองรับกระดาษ

รองรับกระดาษที่โหลดเข้าไป

ถาดกระดาษ (B)

โหลดกระดาษ

ตัวกันถาดป้อนกระดาษ

ป้องกันวัสดุแปลกปลอมจากการเข้าไปในเครื่องพิมพ์ โดยปกติจะรักษาให้แผ่นป้องกันปิดเสมอ

ถาดรับกระดาษออก

รองรับกระดาษที่ดีดออกมา

เมื่อพิมพ์บนกระดาษที่มีขนาดใหญ่กว่า A4 ให้ดึงส่วนต่อขยายที่ปลายถาดออกด้วยมือและยกตัวหยุดขึ้นเพื่อป้องกันไม่ให้กระดาษหล่น จัดเก็บไว้หลังการใช้งาน

ตัวนำกระดาษออก

หากกระดาษไม่ถูกดีดออกมาในลำดับที่ถูกต้อง ให้ยกตัวนำกระดาษออกโดยดึงคันโยกที่ด้านขวาของถาดรับกระดาษออกเข้าหาตัวคุณ

ตัวหยุด

ป้องกันกระดาษที่ดีดออกมาไม่ให้ตกลงพื้น

ขอบนำกระดาษ

ป้อนกระดาษให้ตรงเข้าไปในเครื่องพิมพ์ เลื่อนไปยังขอบของกระดาษ

ถาดป้อนกระดาษ

โหลดกระดาษ

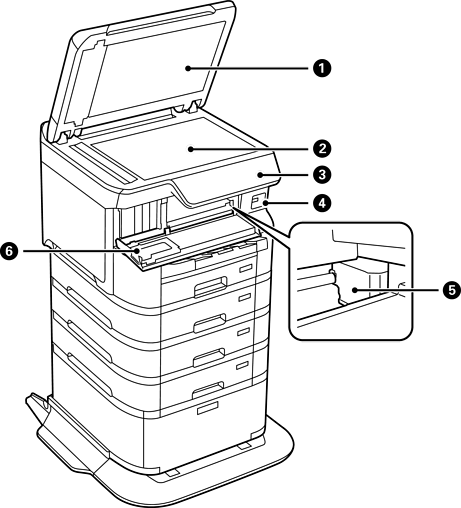

ฝาครอบเครื่องพิมพ์หลัก

บล็อคแสงจากภายนอกในขณะทำการสแกน

กระจกสำหรับตัวสแกน

สแกนต้นฉบับที่วางไว้

แผงควบคุม

บ่งบอกสถานะของเครื่องพิมพ์และให้คุณสามารถตั้งค่าการพิมพ์

พอร์ต USB อินเทอร์เฟสภายนอก

เชื่อมต่ออุปกรณ์หน่วยความจำ

หัวพิมพ์

พ่นหมึก

ฝาครอบด้านหน้า (A)

เปิดเมื่อเปลี่ยนตลับหมึกหรือถอดกระดาษที่ติดขัดด้านในของเครื่องพิมพ์ออก
