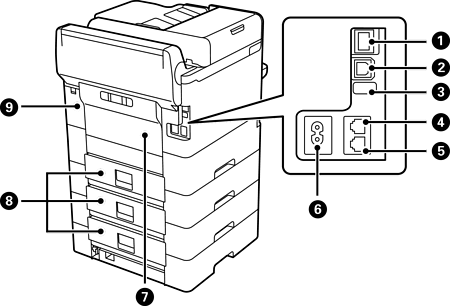

عقب

پورت LAN

به یک کابل LAN وصل می‎​شود.

پورت USB

کابل USB را برای اتصال به رایانه وصل می‌کند.

درگاه USB مخصوص تعمیرات

درگاه USB برای استفاده آتی. برچسب را جدا نکنید.

پورت LINE

به خط تلفن وصل می‎​شود.

درگاه EXT.‎

به دستگاه‌های تلفن خارجی وصل می‌شود.

ورودی AC

به سیم برق وصل می‌شود.

درپوش عقب (D)

هنگام تعویض غلتک پیکاپ یا برداشتن کاغذ گیرکرده‏،  باز کنید.

درپوش عقب (E)

هنگام تعویض غلتک پیکاپ یا برداشتن کاغذ گیرکرده‏،  باز کنید.

درپوش جعبه نگهداری (H)

برای تعویض جعبه نگهداری باز کنید. جعبه نگهداری محفظه‌ای است که ذرات جوهر باقی‌مانده از فرآیند تمیز کردن یا چاپ را جمع‌آوری می‌کند.
