認証装置を接続する

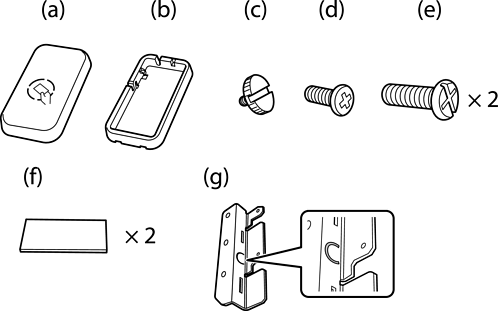

オプションの認証デバイス台・P2と、認証装置の取り付け方法を説明します。認証デバイス台・P2は以下の付属品を使って取り付けます。それ以外の部品は本製品では使用しません。

参考

• 認証装置は、認証システムを利用するときに使います。

• 認証カードの確認に使用した認証装置と同じ型番の認証装置を接続してください。

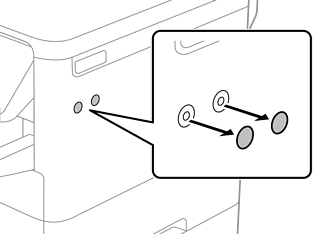

1. プリンター側面のネジ穴のテープを剥します。

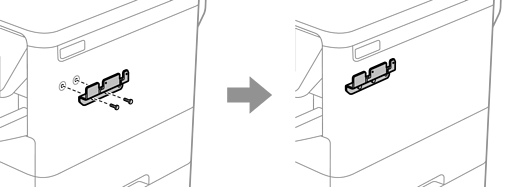

2. プラスドライバーを使って、金属板(ｇ)をネジ(e)2本で固定します。

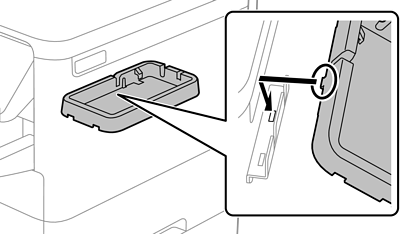

3. 認証デバイス台の部品（ｂ）の突起部が金属板（ｇ）の穴に入るようにまっすぐ差し込みます。



4. 認証デバイス台の部品（ｂ）をネジ（ｃ）で固定します。ネジ（ｃ）は手で回します。

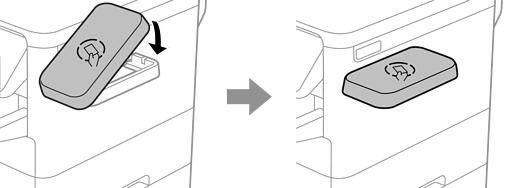

5. 認証デバイス台の上部の部品（a）を図のように被せます。



6. プラスドライバーを使って認証デバイス台をネジ（d）で固定します。

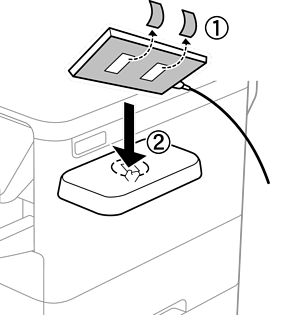

7. 付属の両面テープ（ｆ）2枚を認証装置の底面に貼り付け、認証デバイス台の上部に固定します。


   参考

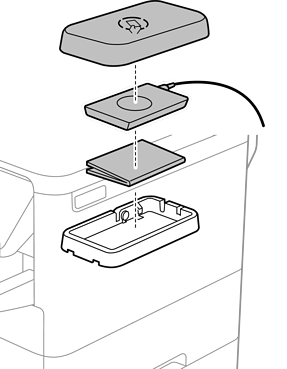

   認証デバイス台の中に認証装置を入れる場合は、認証装置の下に厚みのあるもの（折りたたんだ紙など）で認証装置を底上げして、認証デバイス台の天面との隙間を調整してください。ただし、金属物や電磁波を発生するものは使用しないでください。

   認証装置と認証デバイス台の天面に隙間がある場合は、認証装置の通信距離の仕様や使用環境、認証カードによっては読み取りできないことがあります。

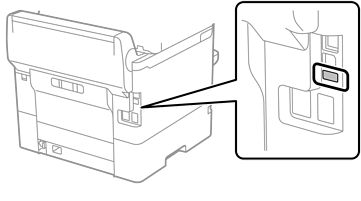

8. プリンターのサービスポートのシールを剥がします。

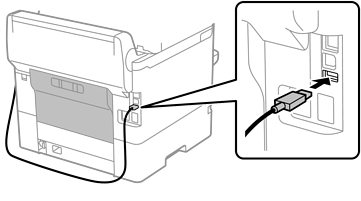

9. 認証装置のケーブルをサービスポートに接続し、ケーブルがプリンターの背面ユニットにかからないように配線します。
