V této části je vysvětleno, jak nainstalovat volitelný stojan ověřovacího zařízení P2 a ověřovací zařízení. Připevněte stojan ověřovacího zařízení P2 pomocí následujícího příslušenství. U tohoto modelu se nepoužívají žádné jiné díly.
Autentizační zařízení lze použít při použití autentizačního systému.
Připojte ověřovací zařízení se stejným číslem modelu jako ověřovací zařízení, které bylo použito k potvrzení ověřovací karty.

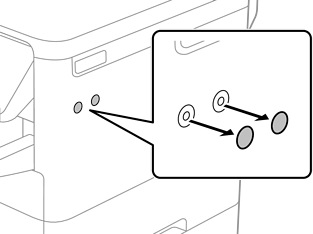

Odlepte těsnění zakrývající otvory pro šrouby na boku tiskárny.

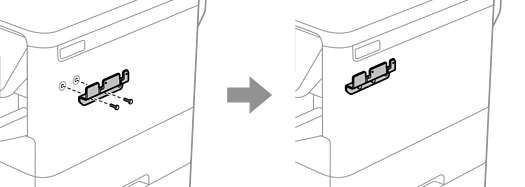

Pomocí křížového šroubováku zajistěte kovovou desku (g) dvěma šrouby (e).

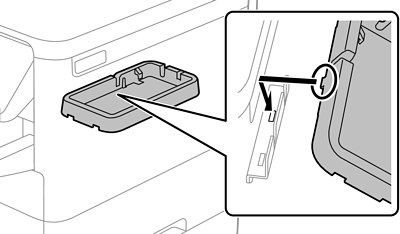

Umístěte spodní část (b) stojanu ověřovacího zařízení na kovovou desku (g).
Spodní část (b) stojanu ověřovacího zařízení zajistěte šroubem (c). Otáčejte šroubem (c) ručně.

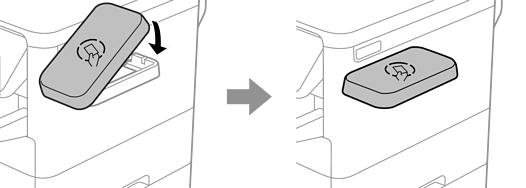

Umístěte horní část (a) na stojan ověřovacího zařízení, jak je znázorněno na obrázku.
Pomocí křížového šroubováku zajistěte stojan ověřovacího zařízení šroubem (d).

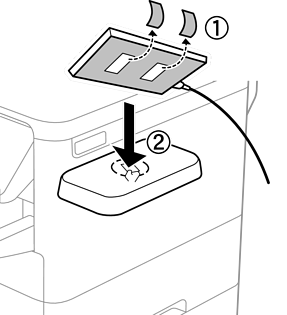

Připevněte ověřovací zařízení k horní části stojanu pomocí dvou kusů oboustranné pásky (f), které jsou součástí dodávky.

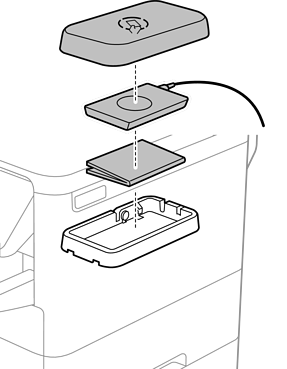

Pokud chcete nechat ověřovací zařízení ve stojanu, položte pod něj něco silného (například složený papír), aby se zařízení zvedlo. Nepoužívejte však kovové předměty ani nic, co generuje elektromagnetické vlny.
Pokud není autentizační zařízení zvednuté, nemusí být autentizační karty přečteny kvůli prostředí použití nebo specifikacím autentizačního zařízení, jako jsou specifikace komunikační vzdálenosti.

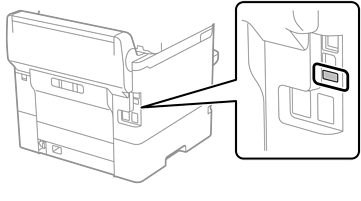

Odlepte těsnění ze servisního portu tiskárny.

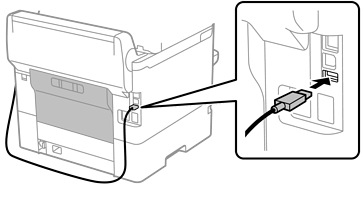

Připojte kabel ověřovacího zařízení k servisnímu portu a poté kabel uspořádejte tak, aby se vyhnul zadní jednotce tiskárny.
