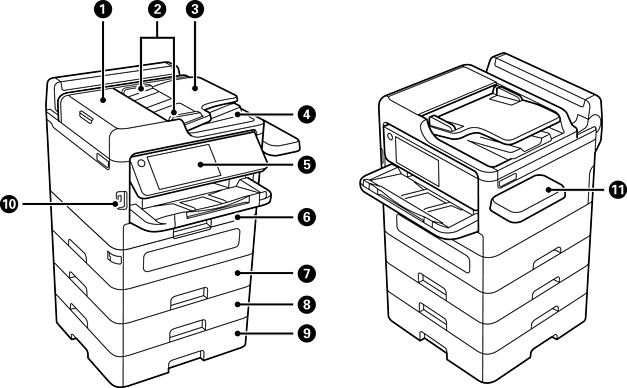

Avant

ADF Couvercle du chargeur automatique de documents (F)

Ouvrez-le pour retirer les originaux coincés dans le ADF.

Guides latéraux du ADF

Permet d’insérer les documents originaux droits dans l’imprimante. Faites glisser contre les bords des documents originaux.

Bac d’insertion du ADF

Permet d’insérer automatiquement les documents originaux.

Bac de sortie du ADF

Contient les documents originaux éjectés depuis le ADF.

Panneau de commande

Permet de définir les paramètres et d’effectuer des opérations sur l’imprimante. Affiche également l’état de l’imprimante.

Bac papier 1 ou Bac papier (C1)

Charge le papier.

Bac papier 2 (C2)

Bac papier optionnel. Charge le papier. Vous pouvez installer jusqu’à 3 bacs à papier en option.

Bac papier 3 (C3)

Bac papier 4 (C4)

Port USB d’interface externe

Connecte les dispositifs mémoire.

Tableau du dispositif d’authentification-P2 (en option)

Permet d’attacher un dispositif d’authentification pris en charge par l’imprimante. Vous pouvez alors vous connecter à l’imprimante en tenant une carte d’authentification au-dessus de l’imprimante.

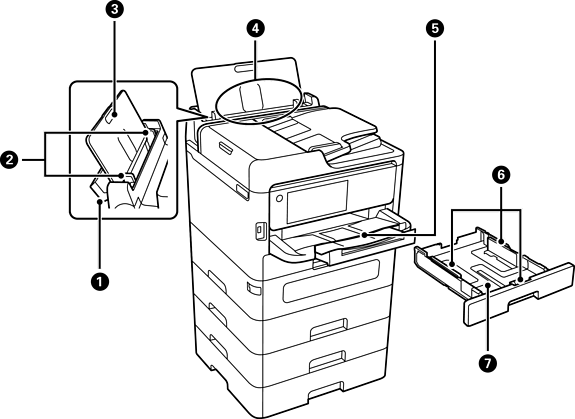

Capot du bac d’alimentation

Permet d’empêcher des substances étrangères de pénétrer dans l’imprimante. En général, laissez ce capot rabattu.

Guides latéraux

Permet d’insérer le papier droit dans l’imprimante. Faites glisser contre les bords du papier.

Guide papier

Guide le papier chargé.

Bac à papier (B)

Charge le papier.

Bac de sortie

Contient le papier éjecté. Déployez le bac à la main et enfoncez-le pour le ranger.

Guides latéraux

Permet d’insérer le papier droit dans l’imprimante. Faites glisser contre les bords du papier.

Bac papier

Charge le papier.
