連接驗證裝置

本節說明如何安裝驗證裝置支架 P2 和驗證裝置。使用以下附件安裝驗證裝置支架 P2。本機型不使用其他部件。

附註：

• 當使用驗證系統時，可以使用驗證裝置。

• 連接與用於確認驗證卡的驗證裝置機型編號相同的驗證裝置。

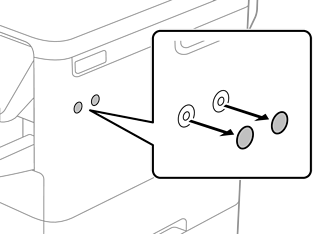

1. 撕下印表機側面螺絲孔上的遮蓋密封條。

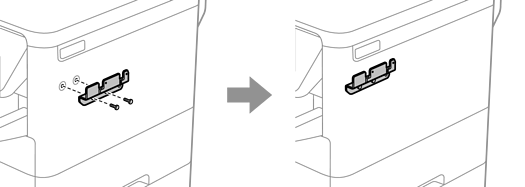

2. 使用 Phillips 螺絲刀，用兩顆螺釘 (e) 固定金屬板 (g)。

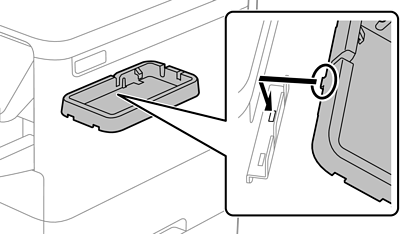

3. 將驗證裝置支架底部 (b) 放在金屬板 (g) 上。



4. 用螺釘 (c) 固定驗證裝置支架底部 (b)。用手擰動螺釘 (c)。

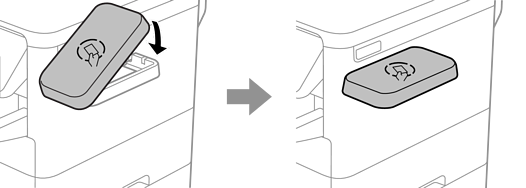

5. 按照圖示放置驗證裝置支架的上部 (a)。



6. 使用 Phillips 螺絲刀用螺釘 (d) 固定驗證裝置。

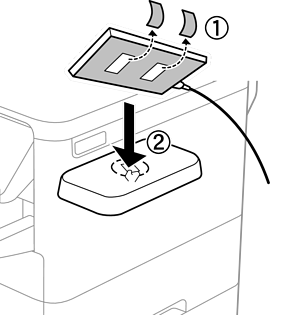

7. 用隨附的兩片雙面膠帶 (f) 將驗證裝置固定到支架頂部。


   附註：

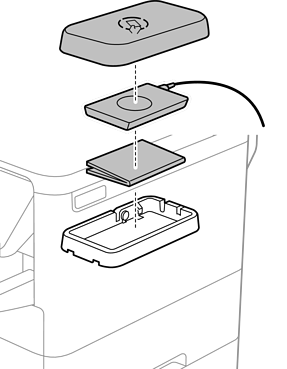

   如果您要將驗證裝置留在支架上，請在驗證裝置下方防止厚物品（例如折疊的紙）以墊高裝置。然而，請勿使用金屬物體或任何會產生電磁波的物品。

   如果未墊高驗證裝置，驗證卡可能因使用環境或驗證裝置的規格而無法讀取，例如通訊距離規格。



8. 撕下印表機服務連接埠上的密封條。

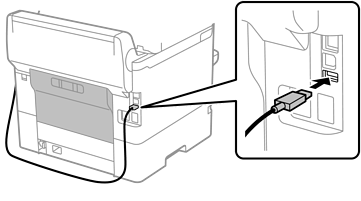

9. 連接驗證裝置的線纜到服務連接埠，然後整理線纜以避開印表機後端裝置。
