EM-C8100 Series

Guia do Usuário

> Preparando a impressora e definindo as configurações iniciais > Instalação de Itens Opcionais > Instalação do Gabinete Opcional

Instalação do Gabinete Opcional

O gabinete pode ser fixado à impressora e às unidades de caixa de papel opcionais. O gabinete pode ser instalado com até 2 caixas de papel opcionais.

Aviso:

  • Certifique-se de desligar a impressora, desconectar o cabo de alimentação da impressora e desconectar os cabos antes de iniciar a instalação. Caso contrário, o cabo de alimentação pode ser danificado, resultando em incêndio ou choque elétrico.

  • Trave as rodinhas do gabinete antes de iniciar a instalação. Se o gabinete se mover inesperadamente, você pode se lesionar.

  • Ao levantar a impressora, coloque as mãos nas posições indicadas abaixo. Se for levantada em outras posições, a impressora poderá cair ou seus dedos poderão ficar presos ao colocá-la..

  1. Desligue a impressora pressionando o botão e, em seguida, desconecte o cabo de alimentação.

  2. Desconecte os cabos conectados.

    Nota:

    Se a unidade de caixa de papel opcional estiver instalada, desinstale-a também.

  3. Remova o gabinete da caixa e retire qualquer material protetor.

  4. Verifique os itens fornecidos.

    Nota:

    A forma dos suportes pode diferir desta ilustração.

  5. Coloque os suportes dentro das rodinhas do gabinete.

  6. Fixe os suportes com os acessórios e parafusos.

    Importante:

    Certifique-se de que ambos os suportes estejam fixados corretamente, caso contrário, a impressora pode cair.

  7. Fixe as barras de reforço com os acessórios e parafusos.

  8. Coloque o gabinete em uma superfície plana e trave as rodinhas na frente.

  9. Fixe a cobertura aos suportes.

  10. Puxe a alimentador de papel.

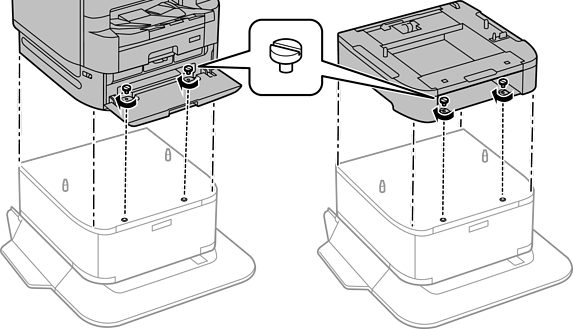

  11. Baixe a impressora ou uma unidade de caixa de papel opcional suavemente sobre o gabinete, alinhando os cantos, e depois fixe-os com os parafusos.

    Se o gabinete estiver fixado à unidade de caixa de papel, baixe a impressora suavemente sobre a unidade de caixa de papel, alinhando os cantos, e depois fixe-os com os parafusos.

    Nota:

    Alguns parafusos sobrarão após a montagem.

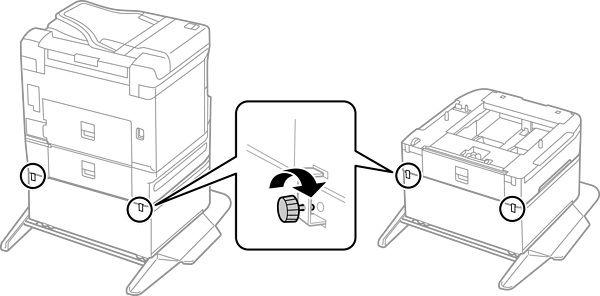

  12. Fixe a impressora ou a unidade de caixa de papel opcional na parte traseira com os acessórios e parafusos.

  13. Digite a gaveta de suprimento de tinta preta e a alimentador de papel.

  14. Remova os selos e instale as presilhas como mostrado abaixo.

  15. Conecte os cabos e ligue a impressora.

    Nota:

    Ao desinstalar o gabinete, desligue a impressora, desconecte o cabo de alimentação, desconecte os cabos e, em seguida, realize o procedimento de instalação ao contrário.
