Esta seção explica como instalar o suporte opcional P2 para dispositivos de autenticação e o dispositivo de autenticação. Fixe o suporte do dispositivo de autenticação P2 usando os seguintes acessórios. Nenhuma outra peça é usada neste modelo.
O dispositivo de autenticação pode ser usado ao utilizar um sistema de autenticação.
Conecte um dispositivo de autenticação com o mesmo número de modelo do dispositivo de autenticação que foi usado para confirmar o cartão de autenticação.

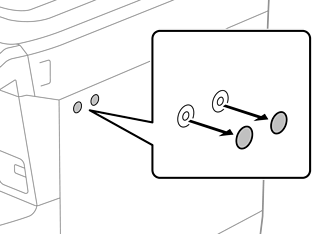

Retire o lacre que cobre os furos dos parafusos na lateral da impressora.

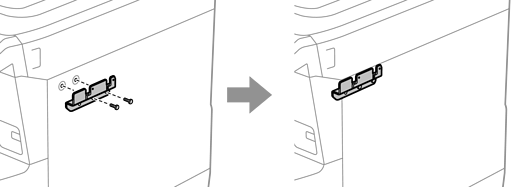

Usando uma chave de fenda Phillips, fixe a placa de metal (g) com os dois parafusos (e).
Coloque a parte inferior (b) do suporte do dispositivo de autenticação sobre a placa de metal (g).
Fixe a parte inferior (b) do suporte do dispositivo de autenticação com os parafusos (c). Gire o parafuso (c) manualmente.

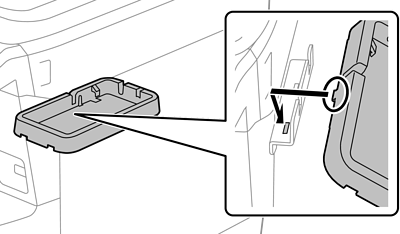

Coloque a parte superior (a) no suporte do dispositivo de autenticação, conforme mostrado na ilustração.
Use uma chave de fenda Phillips para fixar o suporte do dispositivo de autenticação com os parafusos (d).
Fixe o dispositivo de autenticação na parte superior do suporte com os dois pedaços de fita dupla face (f) fornecidos.
Se você quiser deixar o dispositivo de autenticação no suporte, coloque algo grosso (como papel dobrado) sob o dispositivo de autenticação para levantá-lo. Entretanto, não use objetos metálicos ou qualquer coisa que gere ondas eletromagnéticas.
Se o dispositivo de autenticação não for levantado, os cartões de autenticação poderão não ser lidos devido ao ambiente de uso ou às especificações do dispositivo de autenticação, como as especificações de distância de comunicação.

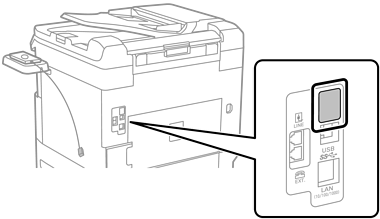

Retire o lacre da porta de serviço da impressora.

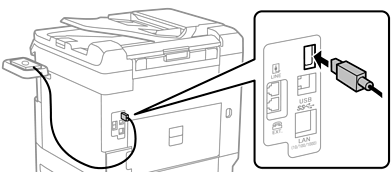

Conecte o cabo do dispositivo de autenticação à porta de serviço.

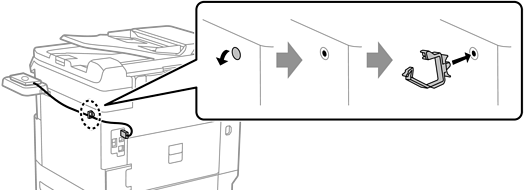

Remova a vedação, fixe a braçadeira e, em seguida, conecte o cabo, conforme mostrado abaixo.
