EM-C8100 Series

Používateľská príručka

> Príprava tlačiarne a vykonanie počiatočných nastavení > Inštalácia voliteľných položiek > Montáž voliteľnej skrinky

Montáž voliteľnej skrinky

Skrinku je možné pripojiť k tlačiarni a voliteľným jednotkám kaziet papiera. K skrini je možné pripojiť až 2 voliteľných kaziet na papier.

Upozornenie:

  • Uistite sa, že pred začatím montáže tlačiareň vypnete, odpojíte napájací kábel a akékoľvek iné káble. V opačnom prípade sa môže napájací kábel v dôsledku požiaru alebo elektrického skratu poškodiť.

  • Pred začatím montáže uzamknite kolieska skrinky. Ak by sa skrinka neočakávane pohla, mohli by ste sa zraniť.

  • Pri dvíhaní tlačiarne umiestnite ruky do polohy vyobrazenej nižšie. Ak pri dvíhaní držíte tlačiareň v iných polohách, tlačiareň môže spadnúť alebo si môžete zachytiť prsty pri umiestňovaní tlačiarne.

  1. Vypnite tlačiareň stlačením tlačidla , a potom odpojte napájací kábel.

  2. Odpojte všetky pripojené káble.

    Poznámka:

    Ak je namontovaná voliteľná jednotka kazety papiera, taktiež ju odinštalujte.

  3. Vyberte skrinku zo škatule, a potom odstráňte všetok ochranný materiál.

  4. Skontrolujte dodané položky.

    Poznámka:

    Tvar stojanov sa môže líšiť od vyobrazenia.

  5. Vložte stojany do koliesok skrinky.

  6. Stojany zaistite násadami a skrutkami.

    Upozornenie:

    Obidva stojany musia byť bezpodmienečne pevne pripojené, pretože v opačnom prípade môže tlačiareň spadnúť.

  7. Vystužené lišty zaistite násadami a skrutkami.

  8. Umiestnite skrinku na rovný povrch a uzamknite kolieska vpredu.

  9. Pripevnite kryt k stojanom.

  10. Vytiahnite súčasť zásobník papiera.

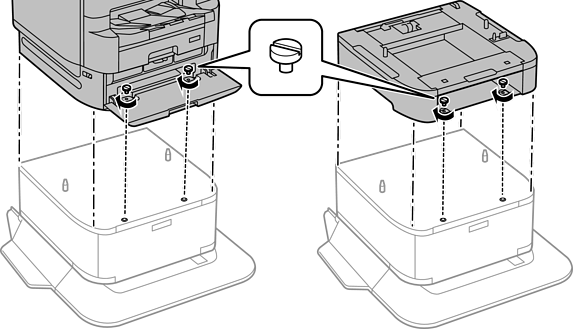

  11. Jemne spusťte tlačiareň alebo voliteľnú jednotku kazety papiera na skrinku, pričom ich zarovnáte s rohmi, a potom ich zaistite skrutkami.

    Ak je skrinka pripevnená k jednotke kazety na papier, opatrne spustite tlačiareň na jednotku kazety na papier, pričom ju zarovnajte s rohmi a potom zaistite skrutkami.

    Poznámka:

    Po zostavení môžu byť niektoré skrutky prebytočné.

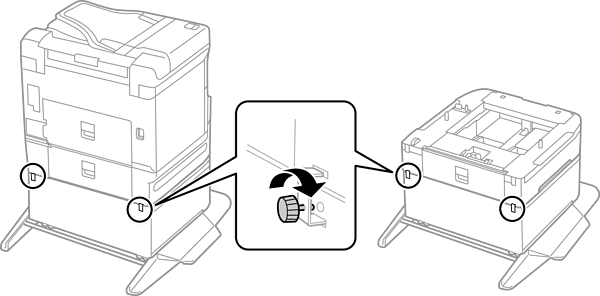

  12. Zaistite tlačiareň alebo voliteľnú jednotku kazety papiera na zadnej strane pomocou násad a skrutiek.

  13. Vložte zásuvku jednotky zásobníka atramentu na čierny atrament a jednotku zásobník papiera.

  14. Odstráňte pečate a nainštalujte svorky, ako je znázornené ďalej.

  15. Pripojte káble a zapojte tlačiareň do siete.

    Poznámka:

    Pri demontáži skrinky vypnite tlačiareň, odpojte napájací kábel, odpojte všetky káble, a potom vykonajte postup montáže v obrátenom poradí.
