EM-C8100 Series

Kullanım Kılavuzu

> Yazıcıyı Hazırlama ve Başlangıç Ayarlarını Yapma > İsteğe Bağlı Öğelerin Takılması > İsteğe Bağlı Dolabı Takma

İsteğe Bağlı Dolabı Takma

Dolap, yazıcıya ve isteğe bağlı kağıt kaseti ünitelerine takılabilir. Dolap en fazla 2 isteğe bağlı kağıt kasetine takılabilir.

Dikkat:

  • Yazıcıyı kapattığınızdan, yazıcının elektrik kablosunu çıkardığınızdan emin olun ve kuruluma başlamadan önce tüm kabloları çıkarın. Aksi halde elektrik kablosu hasar görebilir ve yangına ya da elektrik çarpmasına neden olabilir.

  • Kuruluma başlamadan önce dolap tekerleklerini kilitleyin. Dolap beklenmeyen şekilde hareket ederse, yaralanabilirsiniz.

  • Yazıcıyı kaldırırken, ellerinizi aşağıda gösterilen konumlara yerleştirin. Yazıcıyı diğer konumlardan tutarak kaldırırsanız, yazıcınız düşebilir veya yazıcıyı yerleştirirken parmaklarınız sıkışabilir.

  1. düğmesine basarak yazıcıyı kapatın ve ardından elektrik kablosunu çıkarın.

  2. Bağlı kabloları çıkarın.

    Not:

    İsteğe bağlı kağıt kaseti ünitesi takıldıysa onu da çıkarın.

  3. Kutudan dolabı ve tüm koruyucu malzemeleri çıkarın.

  4. Gelen parçaları kontrol edin.

    Not:

    Standların şekli bu çizimdekinden farklı olabilir.

  5. Standları kabinin tekerleklerine yerleştirin.

  6. Standları aparatlar ve vidalarla sabitleyin.

    Önemli:

    Her iki standın da iyice sabitlendiğinden emin olun; aksi takdirde yazıcı düşebilir.

  7. Güçlendirme çubuklarını aparatlar ve vidalarla sabitleyin.

  8. Dolabı düz bir yüzeye yerleştirin ve öndeki tekerlekleri kilitleyin.

  9. Kapağı stantlara sabitleyin.

  10. kağıt kasedi öğesini dışarı çekin.

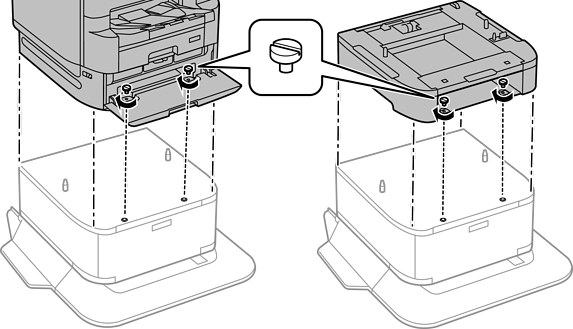

  11. Yazıcıyı veya isteğe bağlı kağıt kasetini dolap üzerine köşeleri hizalayarak yavaşça indirin ve ardından vidalarla sabitleyin.

    Dolap kağıt kaseti birimine takılıysa, yazıcıyı köşeleri hizalayarak kağıt kaseti biriminin üzerine yavaşça indirin ve ardından vidalarla sabitleyin.

    Not:

    Kurulum sonrasında, bazı vidalar artabilir.

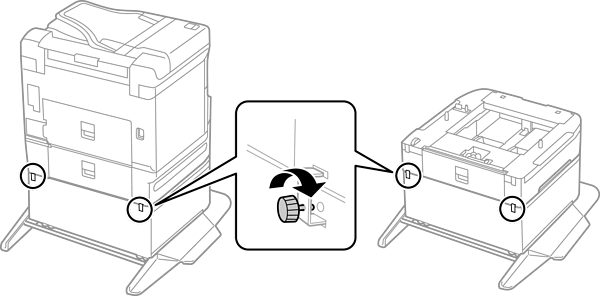

  12. Yazıcıyı veya isteğe bağlı kağıt kaseti ünitesini arkadaki aparatlar ve vidalarla sabitleyin.

  13. Siyah mürekkep ve kağıt kasedi için olan mürekkep besleme ünitesi tepsisini takın.

  14. Contaları çıkarın ve kelepçeleri aşağıda gösterildiği gibi takın.

  15. Kabloları takın ve yazıcıyı bağlayın.

    Not:

    Dolabı sökerken yazıcıyı kapatın, güç kablosunu ve tüm kabloları çıkarın ve sonra kurulum işlemlerini ters sırayla gerçekleştirin.
