Memasang Kabinet Opsional

Kabinet dapat dipasang ke printer dan ke unit kaset kertas opsional. Kabinet dapat dipasang dengan hingga 2 kaset kertas opsional.

Perhatian:

  • Pastikan printer sudah dimatikan, cabut kabel daya dari printer, dan cabut semua kabel sebelum memulai pemasangan. Jika tidak, kabel daya bisa rusak dan mengakibatkan kebakaran atau sengatan listrik.

  • Kunci gelindingan kabinet sebelum memulai pemasangan. Jika kabinet bergerak tanpa terduga, Anda bisa cedera.

  • Sewaktu mengangkat printer, letakkan kedua tangan dalam posisi seperti ditampilkan di bawah ini. Jika Anda mengangkat printer dengan posisi lain, printer dapat terjatuh atau jari Anda dapat terperangkap di dalam sewaktu meletakkan printer.

  1. Matikan printer dengan menekan tombol , lalu cabut kabel daya.

  2. Cabut setiap kabel yang terhubung.

    Catatan:

    Jika unit kaset kertas opsional telah terpasang, lepaskan.

  3. Lepaskan kabinet dari kotak, lalu lepaskan bahan pelindung.

  4. Periksa komponen yang disediakan.

    Catatan:

    Bentuk penyangga bisa berbeda dengan ilustrasi.

  5. Letakkan penyangga di dalam gelindingan kabinet.

  6. Amankan penyangga dengan alat tambahan dan sekrup.

    Penting:

    Pastikan kedua penyangga sudah benar-benar terpasang dengan aman karena jika tidak, printer mungkin saja jatuh.

  7. Amankan bilah penguat dengan alat tambahan dan sekrup.

  8. Letakkan kabinet di permukaan datar dan kunci gelindingan di bagian depan.

  9. Kencangkan penutup ke penyangga.

  10. Tarik kaset kertas.

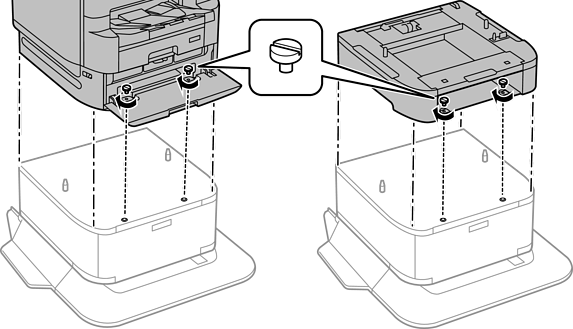

  11. Rendahkan printer atau unit kaset kertas opsional secara perlahan ke kabinet dengan menyejajarkan sudut-sudutnya, lalu amankan dengan sekrup.

    Jika kabinet terpasang ke unit kaset kertas, rendahkan printer secara perlahan ke unit kaset kertas dengan menyejajarkan sudut-sudutnya, lalu amankan dengan sekrup.

    Catatan:

    Beberapa sekrup akan tersisa setelah perakitan.

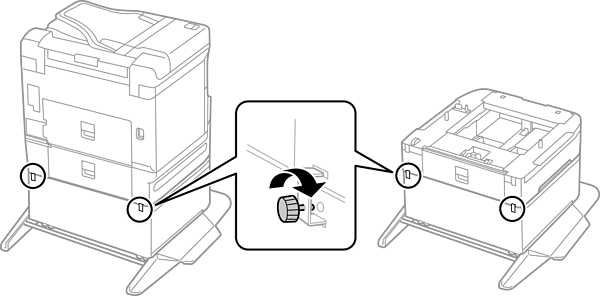

  12. Amankan printer atau unit kaset kertas opsional di bagian belakang dengan alat tambahan dan sekrup.

  13. Masukkan baki unit persediaan tinta untuk tinta hitam dan kaset kertas.

  14. Lepaskan seal, dan pasang klem seperti diperlihatkan di bawah.

  15. Hubungkan kabel dan colokkan printer.

    Catatan:

    Ketika melepas kabinet, matikan printer, cabut kabel daya, cabut semua kabel, lalu lakukan kebalikan prosedur pemasangan.
