Bagian ini menjelaskan cara memasang dudukan perangkat autentikasi opsional P2 dan perangkat autentikasi. Pasang dudukan perangkat autentikasi P2 menggunakan aksesori berikut. Tidak ada suku cadang lain yang digunakan dengan model ini.
Perangkat autentikasi dapat digunakan saat menggunakan sistem autentikasi.
Hubungkan perangkat autentikasi dengan nomor model yang sama dengan perangkat autentikasi yang digunakan untuk mengonfirmasi kartu autentikasi.

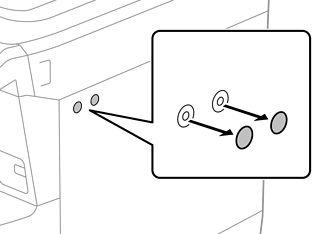

Buka segel yang menutupi lubang sekrup di bagian sisi printer.

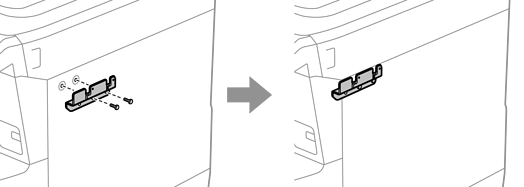

Pasang pelat logam (g) secara kencang dengan kedua sekrup (e) menggunakan obeng Phillips.

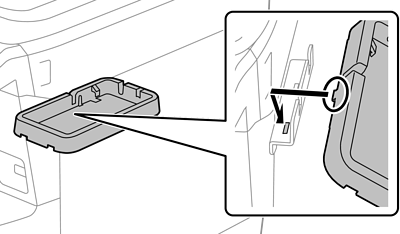

Pasang bagian bawah (b) dudukan perangkat autentikasi ke pelat logam (g).
Kencangkan bagian bawah (b) dudukan perangkat autentikasi dengan sekrup (c). Putar sekrup (c) dengan tangan.
Pasang bagian atas (a) pada dudukan perangkat autentikasi seperti ditunjukkan dalam ilustrasi.
Gunakan obeng Phillips untuk mengencangkan dudukan perangkat autentikasi dengan sekrup (d).
Pasang perangkat autentikasi ke bagian atas dudukan menggunakan dua selotip yang kedua sisinya berperekat (f) yang sudah disediakan.
Jika Anda ingin membiarkan perangkat autentikasi tetap terpasang di dudukannya, letakkan sesuatu yang tebal (misalnya kertas yang dilipat) di bawah perangkat autentikasi untuk mengganjal agar posisinya lebih tinggi. Namun, jangan gunakan benda berbahan logam atau apa pun yang menghasilkan gelombang elektromagnetik.
Jika perangkat autentikasi tidak diganjal, kartu autentikasi mungkin tidak terbaca karena lingkungan penggunaan atau spesifikasi perangkat autentikasi, misalnya spesifikasi jarak komunikasi.

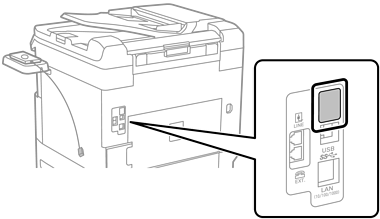

Buka segel yang menempel pada port servis printer.

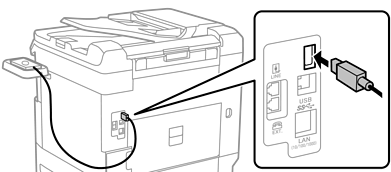

Sambungkan kabel untuk perangkat autentikasi ke port layanan.

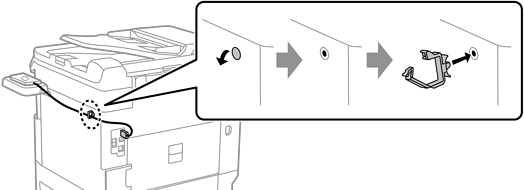

Lepaskan segel, pasang penjepit, lalu sambungkan kabel, seperti gambar di bawah ini.
