Collegamento del dispositivo di autenticazione

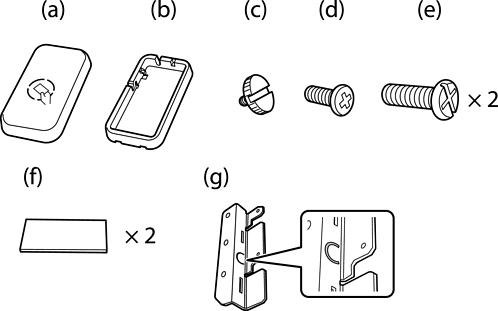

Questa sezione spiega come installare il supporto per dispositivo di autenticazione P2 opzionale e il dispositivo di autenticazione. Collegare il supporto per dispositivo di autenticazione P2 utilizzando i seguenti accessori. Questo modello non prevede l’utilizzo di altre parti.

Nota:

• Il dispositivo di autenticazione può essere utilizzato quando si utilizza un sistema di autenticazione.

• Connettere un dispositivo di autenticazione con lo stesso numero di modello del dispositivo di autenticazione utilizzato per verificare la scheda di autenticazione.

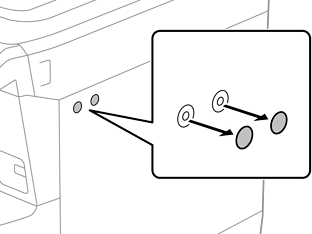

1. Rimuovere il sigillo che copre i fori delle viti sul lato della stampante.

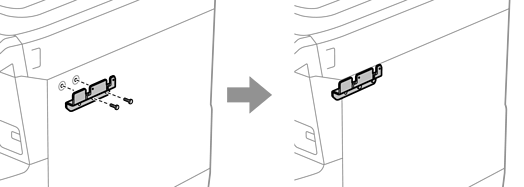

2. Utilizzando un cacciavite a croce, fissare la piastra metallica (g) con le due viti (e).

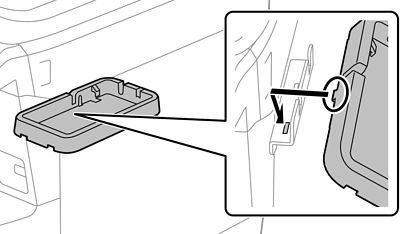

3. Posizionare la parte inferiore (b) del supporto per dispositivo di autenticazione sulla piastra metallica (g).



4. Fissare la parte inferiore (b) del supporto per dispositivo di autenticazione con le viti (c). Ruotare manualmente la vite (c).

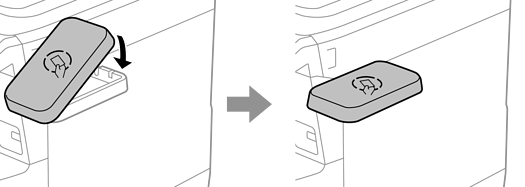

5. Posizionare la parte superiore (a) sul supporto per dispositivo di autenticazione come mostrato nella figura.



6. Utilizzare un cacciavite a croce per fissare il supporto per dispositivo di autenticazione con le viti (d).

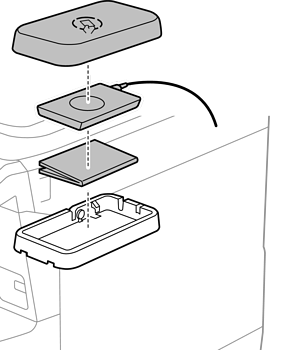

7. Fissare il dispositivo di autenticazione alla parte superiore del supporto con i due pezzi di nastro biadesivo (f) in dotazione.


   Nota:

   Se si desidera lasciare il dispositivo di autenticazione nel supporto, posizionare un oggetto spesso (ad esempio della carta piegata) sotto il dispositivo di autenticazione per sollevarlo. Non utilizzare oggetti metallici o qualsiasi oggetto che generi onde elettromagnetiche.

   Se il dispositivo di autenticazione non viene sollevato, potrebbe non essere in grado di leggere le carte di autenticazione per via delle caratteristiche dell’ambiente di utilizzo o delle sue specifiche tecniche, come quelle relative alla distanza di comunicazione.

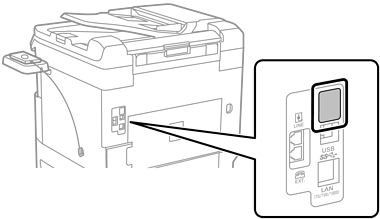

8. Rimuovere il sigillo dalla porta di servizio della stampante.

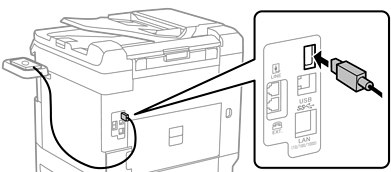

9. Collegare il cavo del dispositivo di autenticazione alla porta di servizio.

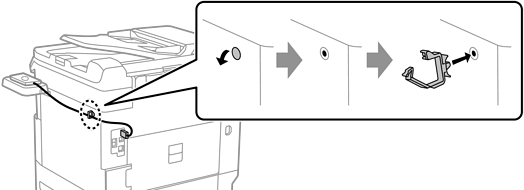

10. Rimuovere la guarnizione, fissare il morsetto e collegare il cavo, come mostrato di seguito.
