EM-C8100 Series

Panduan Pengguna

> Menyediakan Pencetak dan Membuat Tetapan Awal > Memasang Item Pilihan > Memasang Kabinet Pilihan

Memasang Kabinet Pilihan

Kabinet boleh dipasang pada pencetak dan unit kaset kertas pilihan. Kabinet boleh dipasang dengan sehingga 2 kaset kertas pilihan.

Awas:

  • Pastikan anda mematikan pencetak, cabut palam kord kuasa daripada pencetak dan memutuskan sebarang kabel sebelum memulakan pemasangan. Jika tidak, kord kuasa mungkin rosak dan mengakibatkan kebakaran atau kejutan elektrik.

  • Kuncikan caster kabinet sebelum memulakan pemasangan. Jika pencetak bergerak tanpa dijangka, anda mungkin tercedera.

  • Semasa mengangkat pencetak, letakkan tangan anda dalam kedudukan yang ditunjukkan di bawah. Jika anda mengangkat pencetak dengan memegang dalam kedudukan lain, pencetak mungkin terjatuh atau jari anda mungkin tersepit semasa meletakkan pencetak.

  1. Matikan pencetak dengan menekan butang dan kemudian cabut palam kord kuasa.

  2. Putuskan sambungan sebarang kabel yang disambungkan.

    Perhatian:

    jika unit kaset kertas pilihan telah dipasang, nyahpasangnya juga.

  3. Keluarkan kabinet daripada kotaknya dan kemudian keluarkan sebarang bahan pelindung.

  4. Periksa item yang dibekalkan.

    Perhatian:

    Bentuk tapak mungkin berbeza daripada ilustrasi ini.

  5. Letakkan dirian di dalam kastor kabinet.

  6. Ikat tapak dengan penyambung dan skru.

    Penting:

    Pastikan bahawa kedua-dua tapak dipasang dengan kemas, jika tidak pencetak mungkin terjatuh.

  7. Ikat bar penguatan dengan penyambung dan skru.

  8. Letakkan kabinet di atas permukaan rata dan kuncikan caster di bahagian depan.

  9. Ketatkan penutup pada tapak.

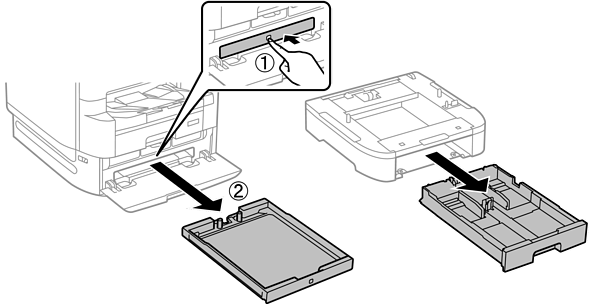

  10. Tarik keluar kaset kertas.

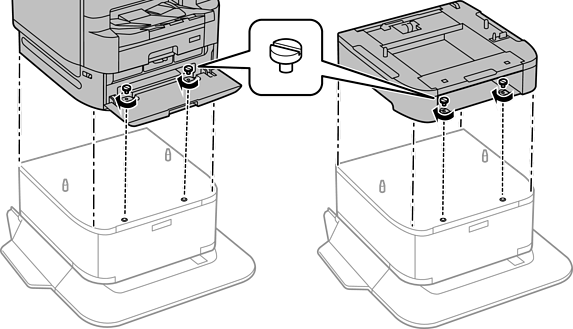

  11. Turunkan pencetak atau unit kaset kertas pilihan perlahan-lahan ke atas kabinet dengan menjajarkan sudut dan kemudian ikat dengan skru.

    Jika kabinet dilekapkan ke unit kaset kertas, turunkan pencetak perlahan-lahan ke atas unit kaset kertas dengan menjajarkan sudut dan kemudian ketatkan dengan skru.

    Perhatian:

    Beberapa skru akan tertinggal selepas pemasangan.

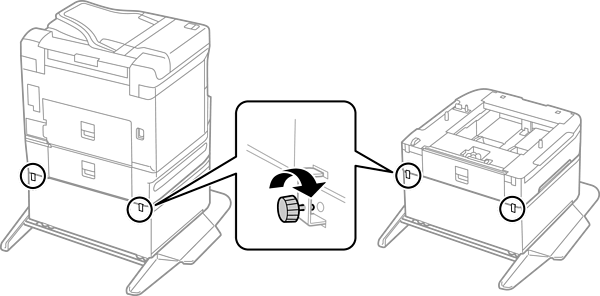

  12. Ikat pencetak atau unit kaset kertas pilihan di belakang dengan penyambung dan skru.

  13. Masukkan dulang unit bekalan dakwat untuk dakwat hitam dan kaset kertas.

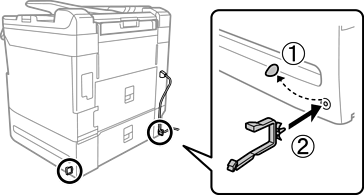

  14. Tanggalkan kedap dan pasang pengapit seperti yang ditunjukkan di bawah.

  15. Sambungkan kabel dan pasang palam pencetak.

    Perhatian:

    Apabila menyahpasang kabinet, matikan pencetak, cabut palam kord kuasa, putuskan sambungan sebarang kabel dan kemudian lakukan prosedur pemasangan dalam susunan terbalik.
