Усталёўка дадатковай шафы

Да прынтара і дадатковых касет для паперы можна прыладзіць шафу. Шафу можна прымацаваць дадатковымі касетамі для паперы (да 2).

Увага:

  • Перад усталёўкай абавязкова трэба выключыць прынтар, адключыць ад яго шнур сілкавання і іншыя кабелі. У адваротным выпадку шнур сілкавання можа быць пашкоджаны, што можа прывесці да пажару ці паражэння электрычным токам.

  • Зафіксуйце колцы шафы перад усталёўкай. Калі шафа нечакана зрушыцца, вы можаце атрымаць траўму.

  • Пры падняцці прынтара трымайце рукі як паказана ніжэй. Калі пры падыманні прынтара вы трымаеце яго інакш, прынтар можа ўпасці, або вы можаце прышчаміць пальцы, калі будзеце яго ставіць.

  1. Выключыце прынтар, націснуўшы кнопку , а потым адключыце шнур сілкавання.

  2. Адключыце ўсе кабелі ад прынтара.

    Заўвага:

    Калі была ўсталявана дадатковая касета для паперы, выдаліце яе.

  3. Выміце шафу з каробкі і выдаліце ахоўныя матэрыялы.

  4. Праверце элементы ў камплекце.

    Заўвага:

    Форма падпорак можа адрознівацца ад прыведзенай на малюнку.

  5. Памясціце падпоркі з унутранага боку ад колцаў шафы.

  6. Прымацуйце падпоркі з дапамогай утулак і шруб.

    Важнае:

    Упэўніцеся ў тым, што абедзве падпоркі прымацаваны надзейна, у адваротным выпадку прынтар можа ўпасці.

  7. Прымацуйце змацавальныя стрыжні з дапамогай утулак і шруб.

  8. Пастаўце шафу на плоскую паверхню і заблакіруйце колцы спераду.

  9. Прымацуйце накрыўку да падставак.

  10. Выцягніце касета для паперы.

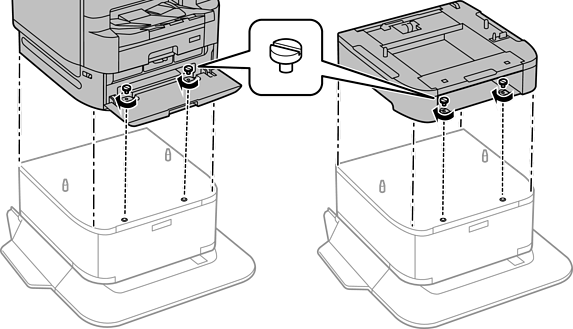

  11. Акуратна апусціце прынтар ці дадатковую касету для паперы ў шафу, выраўноўваючы па вуглах, а потым прымацуйце іх з дапамогай шруб.

    Калі шафа прымацавана да блока касет з паперай, акуратна апусціце прынтар на блок касет з паперай, выраўноўваючы па вуглах, а потым прымацуйце іх шрубамі.

    Заўвага:

    Пасля зборкі некаторыя шрубы застануцца нявыкарыстанымі.

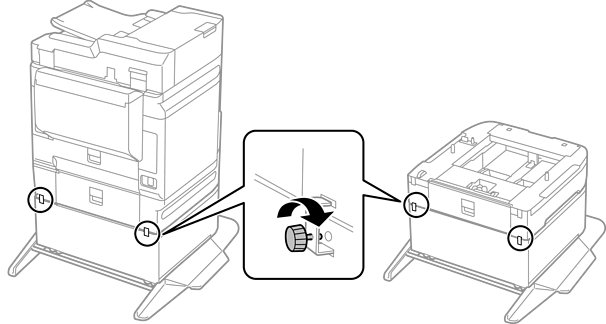

  12. Прымацуйце задні бок прынтара ці дадатковай касеты для паперы з дапамогай утулак і шруб.

  13. Устаўце латок блока падачы чарніла для чорнага чарніла і касета для паперы.

  14. Выміце ўшчыльнікі і ўсталюйце заціскі, як паказана ніжэй.

  15. Падключыце кабелі і ўключыце прынтар у сетку сілкавання.

    Заўвага:

    Падчас разманціроўкі шафы выключыце прынтар, адключыце шнур сілкавання і іншыя кабелі, а потым выканайце дзеянні па ўсталёўцы ў адваротным парадку.
