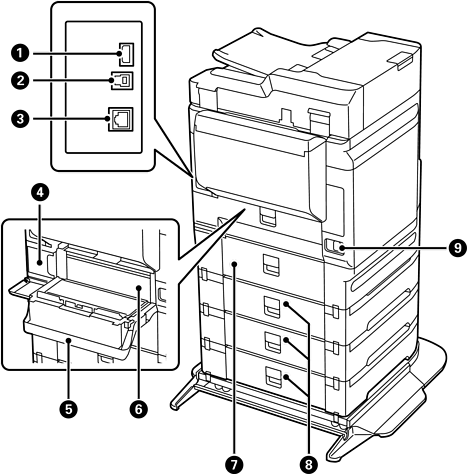

Porta USB de serviço |
Porta USB para uso futuro. Não remova o adesivo. |
|
|
Porta USB |
Conecta um cabo USB para ligação com o computador. |
|
|
Porta LAN |
Conecte um cabo de rede LAN. |
|
|
Caixa de manutenção |
Coleta pequenas quantidades de tinta residual durante a limpeza ou impressão. |
|
|
Tampa traseira (D1) |
Abra ao substituir a caixa de manutenção ou remover papel atolado. |
|
|
Unidade duplex (D2) |
Remova ao eliminar papel atolado. |
|
|
Tampa traseira (D3) |
Abra ao remover o papel preso. |
|
|

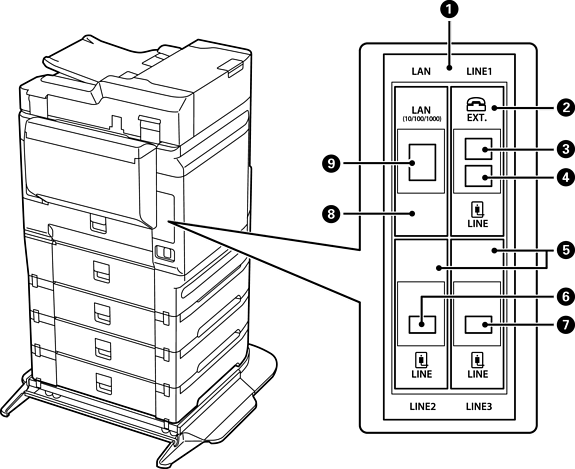

Tampa traseira (E) |
|
|
|
Entrada de CA |
Conecta o cabo de alimentação. |
|
|
Slot de interface adicional |
Usado para instalar itens opcionais. |
|
|
Placa de Fax |
Esta é a placa de fax padrão. |
|
|
EXT. porta |
Conecta um telefone externo à porta LINE1. |
|
|
LINE1 porta |
Conectando a impressora a uma linha telefônica. Usada para envio e recepção de faxes. |
|
|
Placa de Fax (Super G3/G3 Multi Fax Board) (Opcional) |
É possível conectar múltiplas linhas telefônicas adicionando uma placa de fax. Pode ser usada como fax ou fax em rede para enviar e receber documentos no computador. Também é possível dedicar uma linha apenas para recepção de faxes, reduzindo o tempo de indisponibilidade para chamadas. |
|
|
LINE2 porta |
|
|
|
LINE3 porta |
|
|
|
Placa Ethernet (10/100/1000 Base-T,Ethernet) (Opcional) |
Permitem o uso de duas redes LAN com fio ao instalar uma placa Ethernet adicional. |
|
|
LAN porta |
