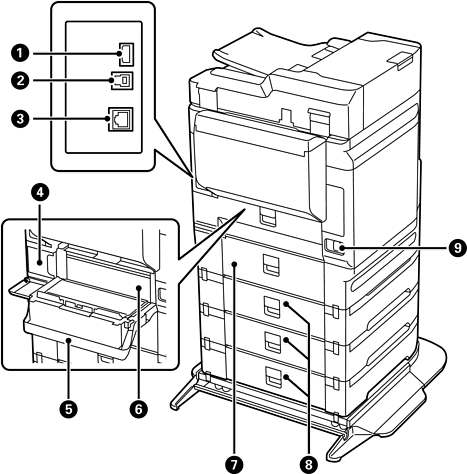

Servisní USB port |
USB port pro budoucí využití. Neodstraňujte nálepku. |
|
|
Port USB (linka) |
Slouží k připojení kabelu USB pro připojení k počítači. |
|
|
Port LAN (linka) |
Slouží k připojení kabelu LAN. |
|
|
Krabice údržby |
Při čištění nebo tisku se v ní shromažďuje velmi malé množství přebytečného inkoustu |
|
|
Zadní kryt (D1) |
Otevřete při výměně krabice údržbyy nebo při odstraňování uvízlého papíru. |
|
|
Jednotka oboustranného tisku (D2) |
Tento kryt sejměte v případě, že potřebujete vyjmout uvízlý papír. |
|
|
Zadní kryt (D3) |
Tento kryt otevřete v případě, že potřebujete vyjmout uvízlý papír. |
|
|
Zadní kryt (E) |
|
|
|
Vstup střídavého proudu |
Umožňuje připojit napájecí kabel. |
|
|

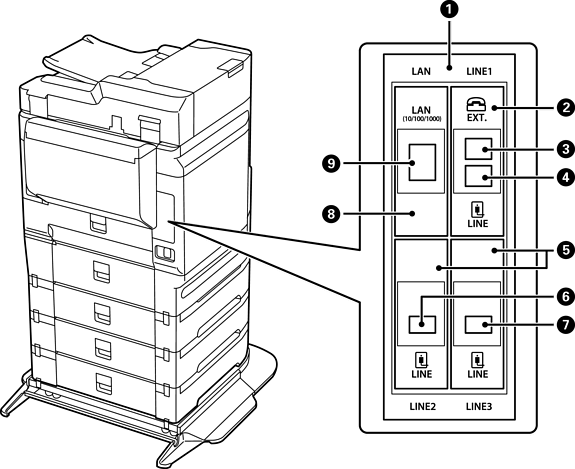

Přídavný slot rozhraní |
Použijte při instalaci dalších položek. |
|
|
Faxová karta |
Jedná se o standardní faxovou kartu. |
|
|
Port EXT. |
Připojuje externí telefonní zařízení k portu LINE1. |
|
|
Port LINE1 |
Připojte tiskárnu k telefonní lince. Slouží k odesílání a přijímání faxů. |
|
|
Faxová karta (Super G3/G3 Multi Fax Board) (volitelné) |
Můžete přidat faxovou kartu a připojit několik telefonních linek. Můžete ji používat jako fax nebo jako síťový fax k odesílání a příjmů dokumentů na počítači. Jednu linku můžete také vyhradit pro příjem faxů, čímž se zkrátí doba, po kterou nemůžete přijímat hovory. |
|
|
Port LINE2 |
|
|
|
Port LINE3 |
|
|
|
Ethernetová karta (10/100/1000 Base-T,Ethernet) (volitelné) |
Instalací další ethernetové desky můžete používat dvě kabelové sítě LAN. |
|
|
Port LAN |
