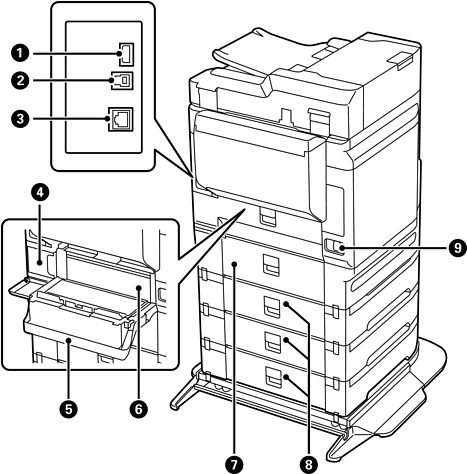

USB-Wartungsanschluss |
USB-Anschluss zur künftigen Verwendung. Aufkleber nicht entfernen. |
|
|
Anschluss USB |
Anschluss für ein USB-Kabel für die Verbindung mit einem Computer. |
|
|
Anschluss LAN |
Anschluss für ein LAN-Kabel. |
|
|
Wartungskasten |
Behälter, der beim Reinigen oder Drucken überschüssige Tinte auffängt |
|
|
Hintere Abdeckung (D1) |
Öffnen Sie diese Abdeckung, wenn Sie den Wartungskasten austauschen bzw. gestautes Papier aus dem Drucker entfernen. |
|
|
Duplexeinheit (D2) |
Abnehmen, um gestautes Papier zu entfernen. |
|
|
Hintere Abdeckung (D3) |
Öffnen Sie diese Abdeckung, um gestautes Papier zu entfernen. |
|
|
Hintere Abdeckung (E) |
|
|
|
Netzeingang |
Anschluss für das Netzkabel. |
|
|

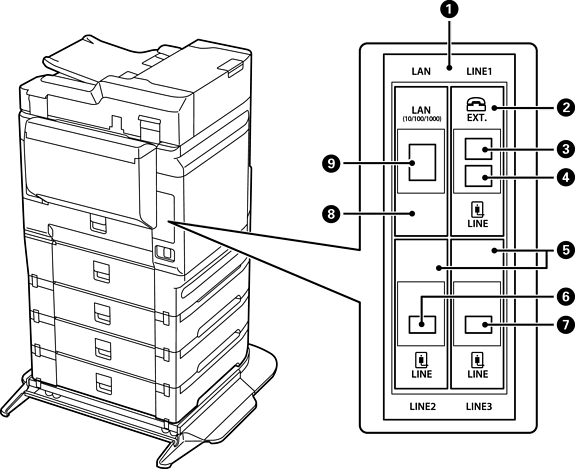

Zusätzlicher Schnittstellenanschluss |
Verwenden Sie diese Option beim Installieren zusätzlicher Elemente. |
|
|
Fax-Boards |
Das ist der Standard für Fax-Boards. |
|
|
EXT.-Anschluss |
Verbindet ein externes Telefongerät mit dem LINE1-Anschluss. |
|
|
LINE1-Anschluss |
Schließen Sie den Drucker an die Telefonleitung an. Diese Option ist für das Senden und Empfangen von Faxen. |
|
|
Fax-Modul (Super G3/G3 Multi Fax Board) (Optional) |
Sie können mehrere Telefonleitungen anschließen, indem Sie ein Fax-Board hinzufügen. Sie können es als Fax nutzen oder als Netzwerkfax verwenden um Dokumente auf Ihrem Computer zu senden und zu empfangen. Sie können auch eine Leitung für den Faxempfang reservieren und dadurch die Zeit verringern, in der Sie keine Anrufe entgegennehmen können. |
|
|
LINE2-Anschluss |
|
|
|
LINE3-Anschluss |
|
|
|
Ethernet-Modul (10/100/1000 Base-T,Ethernet) (Optional) |
Sie können zwei kabelgebundene LAN-Netzwerke verwenden, indem Sie eine zusätzliche Ethernet-Karte installieren. |
|
|
LAN-Anschluss |
