Valikulise aluse paigaldamine

Aluse saab paigaldada printeri ja valikuliste paberikassettide külge. Kapi saab paigaldada kuni 2 valikulise paberikassetiga.

Ettevaatust!

  • Veenduge, et printer on välja lülitatud; eemaldage printeri toitekaabel ja võtke kõik kaablid lahti, enne kui paigaldamist alustate. Vastasel juhul võib toitekaabel viga saada ning põhjustada tulekahju või elektrilöögi.

  • Lukustage enne paigaldamise alustamist aluse rattad. Kui alus liigub ootamatult, võite viga saada.

  • Printerit tõstes asetage käed allpool näidatud kohtadesse. Kui hoiate printerit tõstmise ajal mujalt, võib see maha kukkuda või teie sõrmed võivad printeri paigale asetamisel millegi vahele jääda.

  1. Lülitage printer välja, vajutades nuppu ja võtke seejärel toitekaabel lahti.

  2. Võtke kõik ühendatud kaablid lahti.

    Märkus.

    Kui paigaldatud on valikuline paberikassett, eemaldage ka see.

  3. Võtke alus pakendist välja ja eemaldage sellelt kõik kaitsematerjalid.

  4. Vaadake pakendis olevad esemed üle.

    Märkus.

    Aluste kuju võib joonisel näidatust erineda.

  5. Paigaldage statiivid aluse ratastesse.

  6. Paigaldage alused kinnitite ja kruvide abil.

    Oluline teave:

    Veenduge, et mõlemad alused on kindlalt kinnitatud, vastasel juhul võib printer kukkuda.

  7. Kinnitage tugevdustalad kinnitite ja kruvidega.

  8. Asetage alus tasasele pinnale ja lukustage esirattad.

  9. Kinnitage kate alustele.

  10. Tõmmake paberikassett välja.

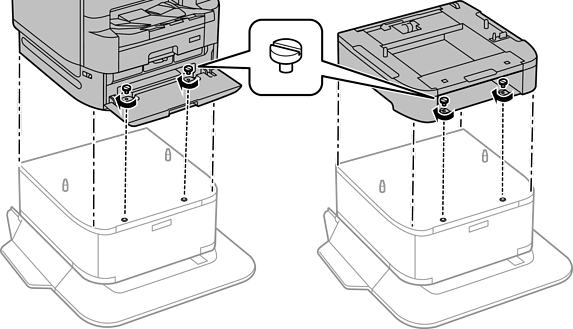

  11. Asetage printer või valikuline paberikassett ettevaatlikult alusele, joondage kõik nurgad ja keerake seejärel kruvidega kinni.

    Kui kapp on paberikasseti koostu külge kinnitatud, asetage printer ettevaatlikult paberikasseti koostule, joondage kõik nurgad ja seejärel kinnitage need kruvidega.

    Märkus.

    Mõned kruvid jäävad pärast monteerimist üle.

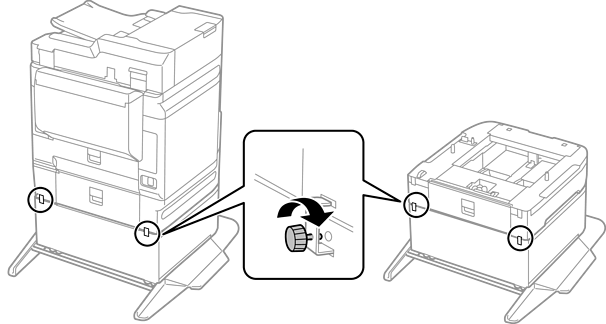

  12. Fikseerige printer või valikuline paberikassett tagaküljelt kinnitite ja kruvidega.

  13. Sisestage musta tindi jaoks kasutatav tindivarustusseadme salv ja paberikassett.

  14. Eemaldage tihendid ja paigaldage klambrid nagu allpool näidatud.

  15. Paigaldage kaablid ja ühendage printer vooluvõrguga.

    Märkus.

    Aluse eemaldamisel lülitage printer välja, tõmmake toitejuhe pistikupesast välja, võtke kõik kaablid lahti ja toimige vastupidiselt paigaldamisele.
