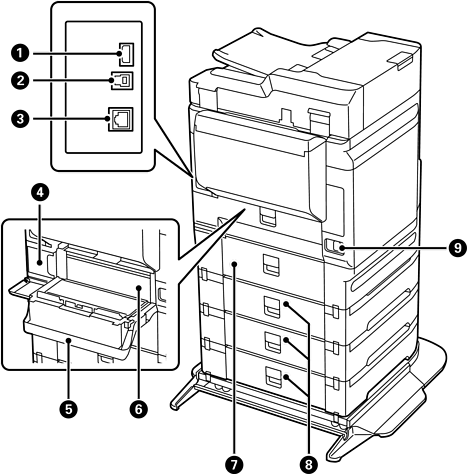

Port USB servis |
Port USB untuk kegunaan masa depan. Jangan tanggalkan pelekat. |
|
|
Port USB |
Menyambung kabel USB untuk menyambung kepada komputer. |
|
|
Port LAN |
Sambungkan kabel LAN. |
|
|
Kotak penyelenggaraan |
Mengumpulkan jumlah lebihan dakwat yang sangat kecil semasa membersihkan atau mencetak |
|
|
Penutup belakang (D1) |
Buka semasa menggantikan kotak penyelenggaraan atau mengeluarkan kertas yang tersekat. |
|
|
Unit pendupleksan (D2) |
Tanggalkan ketika mengeluarkan kertas yang tersangkut. |
|
|
Penutup belakang (D3) |
Buka semasa mengeluarkan kertas yang tersangkut. |
|
|
Penutup belakang (E) |
|
|
|
Salur masuk AC |
Sambungkan kord kuasa. |
|
|

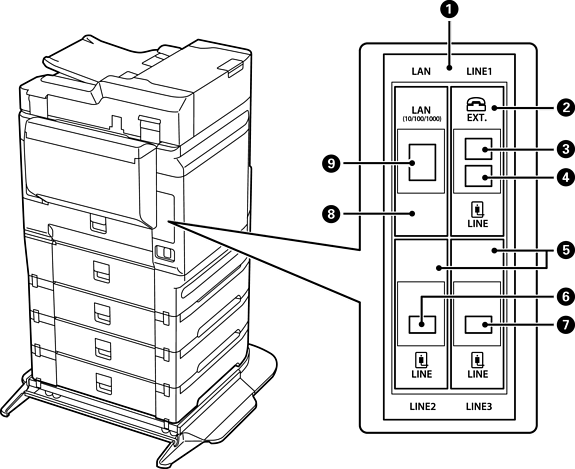

Slot antara muka tambahan |
Gunakan apabila memasang item tambahan. |
|
|
Papan Faks |
Ini ialah papan faks standard. |
|
|
Port EXT. |
Menyambungkan peranti telefon luaran untuk port LINE1. |
|
|
Port LINE1 |
Sambung pencetak ke talian telefon. Ini adalah untuk menghantar dan menerima faks. |
|
|
Papan faks (Super G3/G3 Multi Fax Board) (Pilihan) |
Anda boleh menyambung ke beberapa talian telefon dengan menambahkan papan faks. Anda boleh menggunakannya sebagai faks atau sebagai faks rangkaian untuk menghantar dan menerima dokumen pada komputer anda. Anda juga boleh menumpukan satu talian untuk menerima faks dengan itu mengurangkan masa anda tidak boleh menerima panggilan. |
|
|
Port LINE2 |
|
|
|
Port LINE3 |
|
|
|
Papan Ethernet (10/100/1000 Base-T,Ethernet) (Pilihan) |
Anda boleh menggunakan dua rangkaian LAN berwayar dengan memasang papan ethernet tambahan. |
|
|
Port LAN |
