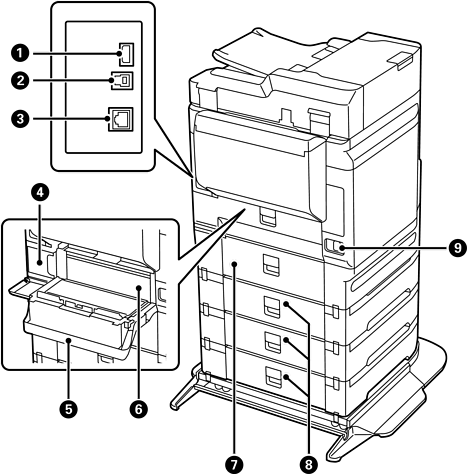

Service-USB-poort |
USB-poort voor toekomstig gebruik. Verwijder de sticker niet. |
|
|
USB-poort |
Voor aansluiting van een USB-kabel als verbinding met een computer. |
|
|
LAN-poort |
Voor aansluiting van een LAN-kabel. |
|
|
Onderhoudscassette |
Hierin worden kleine hoeveelheden overtollige inkt opgevangen tijdens het reinigen of afdrukken |
|
|
Achterpaneel (D1) |
Open dit om de onderhoudscassette te vervangen, of vastgelopen papier te verwijderen. |
|
|
Eenheid voor dubbelzijdige doorvoer (D2) |
Verwijder deze wanneer u vastgelopen papier wilt verwijderen. |
|
|
Achterpaneel (D3) |
Open dit om vastgelopen papier te verwijderen. |
|
|
Achterpaneel (E) |
|
|
|
Netsnoeraansluiting |
Voor aansluiting van het netsnoer. |
|
|

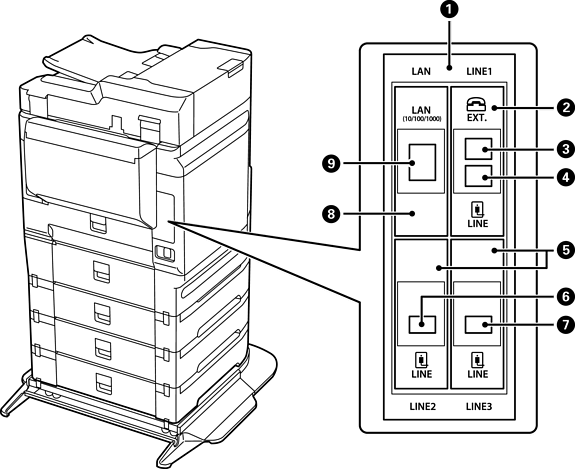

Extra interfacesleuf |
Gebruiken wanneer u extra items installeert. |
|
|
Faxkaart |
Dit is de standaard faxkaart. |
|
|
EXT.-poort |
Hierop wordt een extern telefoontoestel voor de LINE1-poort aangesloten. |
|
|
LINE1-poort |
Sluit de printer aan op een telefoonlijn. Dit is voor het verzenden en ontvangen van faxberichten. |
|
|
Faxkaart (Super G3/G3 Multi Fax Board) (Optioneel) |
U kunt meerdere telefoonlijnen aansluiten door een faxkaart te installeren. U kunt het als fax of als netwerkfax gebruiken om documenten vanaf uw computer te verzenden of op uw computer te ontvangen. Ook kunt u instellen dat een lijn wordt gebruikt voor het ontvangen van faxberichten om de tijd dat u niet bereikbaar bent te verkorten. |
|
|
LINE2-poort |
|
|
|
LINE3-poort |
|
|
|
Ethernetkaart (10/100/1000 Base-T,Ethernet) (Optioneel) |
U kunt twee bekabelde LAN-netwerken gebruiken door een optionele ethernetkaart te installeren. |
|
|
LAN-poort |
