De optionele kast installeren

De kast kan aan de printer en aan de optionele papiercassettes bevestigd worden. Aan de kast kunnen maximaal 2 optionele papiercassettes worden bevestigd.

Let op:

  • Schakel de printer uit, haal het netsnoer uit het stopcontact en koppel alle kabels los voordat u begint. Anders kan het netsnoer beschadigd raken, wat kan dit leiden tot brand of elektrische schokken.

  • Vergrendel de zwenkwielen van de kast alvorens ze te installeren. Als de kast onverwacht beweegt, kunt u gewond raken.

  • Plaats uw handen bij het tillen van de printer zoals hieronder wordt weergegeven. Als u de printer op een andere plaats vastneemt, kan de printer vallen of kunnen uw vingers in de printer vast komen te zitten.

  1. Druk op de knop om de printer uit te zetten, en haal de stroomkabel uit het stopcontact.

  2. Maak alle aangesloten kabels los.

    Opmerking:

    Verwijder de optionele papiercassette-eenheid als deze is geïnstalleerd.

  3. Haal de optionele kast uit de doos en verwijder eventueel beschermmateriaal.

  4. Controleer de geleverde items.

    Opmerking:

    De vorm van de standaarden kan verschillen van deze afbeelding.

  5. Plaats de standaarden in de zwenkwielen van de kast.

  6. Bevestig de plateaus d.m.v. de klemmen en schroeven.

    Belangrijk:

    Zorg ervoor dat de twee standaarden veilig zijn geplaatst, anders kan de printer omvallen.

  7. Bevestig de verstevigingsbuizen d.m.v. de klemmen en schroeven.

  8. Plaats de kast op een vlakke ondergrond en zet de voorste zwenkwielen vast.

  9. Bevestig de kap op de standaarden.

  10. Trek de papiercassette uit de printer.

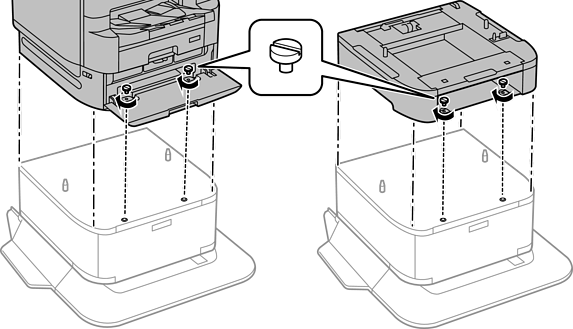

  11. Zet de printer of een optionele papiercassette zachtjes op de kast en bevestig dan met schroeven.

    Als de kast aan de papiercassette-eenheid is bevestigd, laat u de printer zachtjes op de papiercassette-eenheid zakken. Zorg ervoor dat de hoeken precies op elkaar staan en bevestig de printer met de schroeven.

    Opmerking:

    Er blijven enkele schroeven over na de montage.

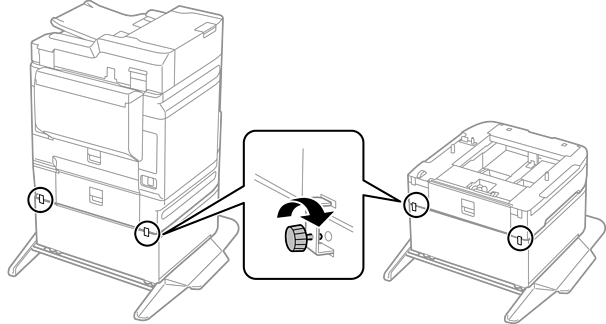

  12. Zet de printer of een optionele papiercassette achteraan vast d.m.v. de klemmen en schroeven.

  13. Plaats de lade voor de inkttoevoereenheid voor zwarte inkt en de papiercassette.

  14. Verwijder de afdichtingen en plaats de klemmen (zie hieronder).

  15. Sluit de kabels aan en steek de printer in het stopcontact.

    Opmerking:

    Zorg ervoor dat u de printer uitschakelt, het netsnoer verwijdert en alle kabels loskoppelt alvorens de kast te de-installeren.
