Installere det ekstra skapet

Skapet kan festes til skriveren og de ekstra papirkassett-enhetene. Skapet kan festes med opptil 2 valgfrie papirkassetter.

Forsiktig:

  • Husk å slå av skriveren, koble strømledningen fra skriveren og koble fra alle kabler før du starter installasjonen. Hvis ikke kan strømledningen bli skadet, noe som kan føre til brann eller elektrisk støt.

  • Lås støttene på slapet før du begynner installasjonen. Hvis skapet beveger seg uventet, kan du bli skadet.

  • Når du løfter skriveren, plasserer du hendene dine på stedene som vises under. Hvis du løfter skriveren med andre holdeposisjoner, kan skriveren falle, eller du kan få fingrene i klem når du plasserer skriveren.

  1. Slå av skriveren ved å trykke på -knappen og deretter koble fra strømledningen.

  2. Koble fra alle tilkoblede kabler.

    Merknad:

    hvis andre ekstra papirkassettenheter har blitt installert, må disse også avinstalleres.

  3. Fjern skapet fra boksen, fjern deretter alt beskyttelsesmateriale.

  4. Kontroller leverte elementer.

    Merknad:

    Formen på stativene kan avvike fra denne illustrasjonen.

  5. Plasser stativene inne i støttene på skapet.

  6. Sikre stativene med festene og skruene.

    Forsiktighetsregel:

    Sørg for at begge stativene er skikkelig festet, hvis ikke kan skriveren velte.

  7. Sikre støttestolpene med festene og skruene.

  8. Plasser skapet på en flat overflate og lås støttene i fronten.

  9. Fest dekselet til stativene.

  10. Trekk ut papirkassett.

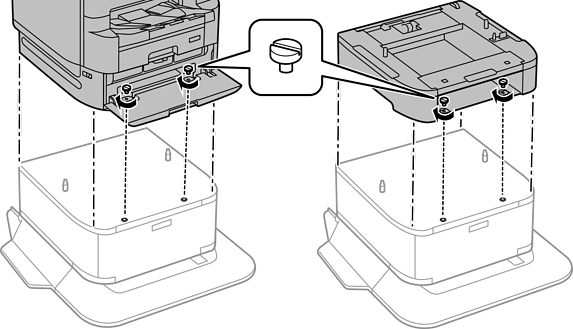

  11. Senk skriveren eller en av de ekstra papirkassettenhetene forsinktig ned på skapet mens du tilpasser dørene, sikre dem deretter med skruer.

    Hvis kabinettet er festet til papirpatronenheten, senker du skriveren forsiktig ned på papirkassettenheten ved å justere hjørnene, så fester du dem med skruene.

    Merknad:

    Det kan være enkelte skruer til overs etter montering.

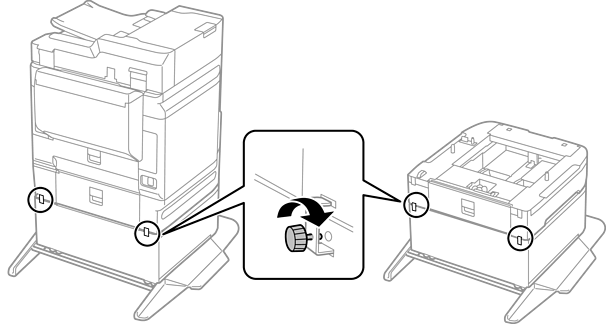

  12. Sikre skriveren eller en ekstra papirkassett-enhet på baksiden med festene og skruene.

  13. Sett inn skuffen for blekktilførselsenheten for svart blekk og papirkassett.

  14. Fjerne forseglingene og monter klemmene som vist under.

  15. Koble til kablene og skriveren.

    Merknad:

    Når du avsinstallerer skapet må du så av skriveren, koble fra strømledningen, koble fra alle kabler, og utfør deretter installasjonsprosedyren baklengs.
