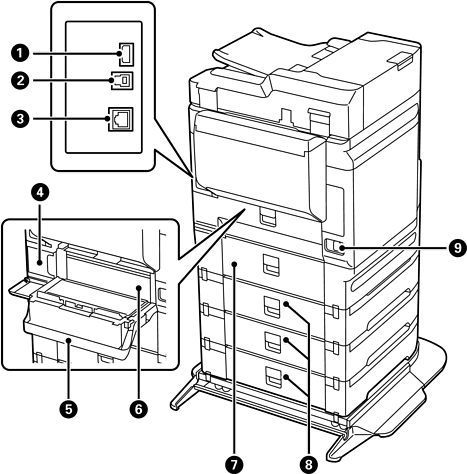

Servisný port USB |
Port USB na budúce použitie. Neodstraňujte nálepku. |
|
|
Port USB |
Pripája USB kábel na pripojenie k počítaču. |
|
|
Port LAN |
Slúži na pripojenie kábla LAN. |
|
|
Skrinka údržby |
Slúži na zhromažďovanie malého množstva zvyškov atramentu počas čistenia alebo tlače |
|
|
Zadný kryt (D1) |
Otvára sa pri výmene skrinky údržby alebo odstraňovaní zaseknutého papiera. |
|
|
Duplexná jednotka (D2) |
Pri odstraňovaní zaseknutého papiera vyberte. |
|
|
Zadný kryt (D3) |
Otvára sa pri odstraňovaní zaseknutého papiera. |
|
|
Zadný kryt (E) |
|
|
|
Vstup pre striedavý prúd |
Slúži na pripojenie napájacieho kábla. |
|
|
Slot pre dodatočné rozhranie |
Použite, keď inštalujete ďalšie súčasti. |
|
|
Karta faxu |
Toto je štandardná karta faxu. |
|
|
Port EXT. |
Pripojí externé telefónne zariadenie pre port LINE1. |
|
|
Port LINE1 |
Pripojte tlačiareň k telefónnej linke. Slúži na odosielanie a prijímanie faxov. |
|
|
Karta faxu (Super G3/G3 Multi Fax Board) (voliteľná) |
Môžete pripojiť k viacerým telefónnym linkám pridaním karty faxu. Môžete to používať ako fax, prípadne ako sieťový fax na odosielanie a prijímanie dokumentov na počítači. Jednu linku môžete vyhradiť aj na prijímanie faxov, čím skrátite čas, počas ktorého nemôžete prijímať hovory. |
|
|
Port LINE2 |
|
|
|
Port LINE3 |
|
|
|
Karta siete Ethernet (10/100/1000 Base-T,Ethernet) (voliteľná) |
Po inštalácii ďalšej karty siete Ethernet môžete použiť dve siete LAN. |
|
|
Port LAN |
