EM-C8101 Series

Korisnički vodič

> Priprema štampača i vršenje početnih podešavanja > Instaliranje opcionalnih stavki > Instalacija opcionalne kutije

Instalacija opcionalne kutije

Kutija može biti pričvršćena za štampač i za opcionalnu jedinicu kasete za papir. Kutija može biti pričvršćena za kutiju 2 opcionalne jedinice kasete za papir.

Oprez:

  • Postarajte se da pre početka instalacije isključite štampač, izvučete kabl za napajanje iz štampača i isključite sve kablove. U suprotnom može doći do oštećenja kabla za napajanje što može dovesti do požara ili strujnog udara.

  • Zakočite točkiće na kutiji pre početka instalacije. Ako se kutija neočekivano pomeri, može doći do povrede.

  • Prilikom podizanja štampača, ruke postavite u položaj koji je u nastavku prikazan. Ako štampač podignete u nekom drugom položaju, može ispasti ili vam zahvatiti prste dok ga budete postavljali.

  1. Isključite štampač pritiskom na dugme , a zatim isključite kabl za napajanje.

  2. Iskopčajte sve povezane kablove.

    Napomena:

    Ako je opcionalna jedinica kasete za papir već instalirana, deinstalirajte i nju.

  3. Izvadite kutiju iz ambalaže i skinite zaštitni materijal, ako ga ima.

  4. Proverite stavke koje su obezbeđene.

    Napomena:

    Oblik stopica može da se razlikuje od ove ilustracije.

  5. Postavite stopice u točkiće na kutiji.

  6. Obezbedite stopice pomoću dodataka i zavrtnjeva.

    Važno:

    Dobro se uverite da su obe stopice dobro pričvršćene, u suprotnom štampač može da padne.

  7. Obezbedite ojačavajuće šipke pomoću dodataka i zavrtnjeva.

  8. Postavite kutiju na ravnu površinu i zaključajte točkiće na prednjoj strani.

  9. Pričvrstite poklopac za stopice.

  10. Izvucite kaseta za papir.

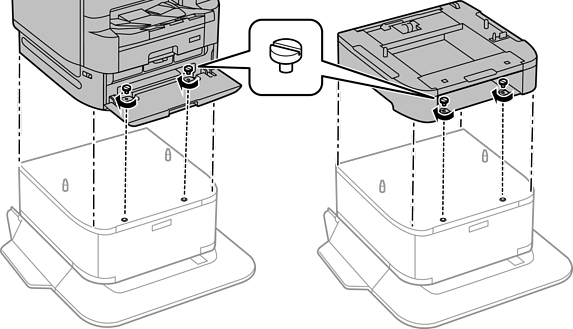

  11. Pažljivo spustite štampač ili opcionalnu jedinicu kasete za papir na kutiju i poravnajte uglove, a zatim pričvrstite zavrtnjima.

    Ako je ormarić pričvršćen na jedinicu kasete za papir, pažljivo spustite štampač na jedinicu kasete za papir poravnavajući uglove i pričvrstite ih zavrtnjima.

    Napomena:

    Nakon sklapanja možda će preostati zavrtnjeva.

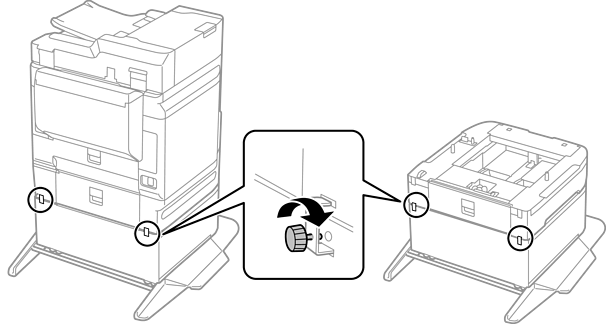

  12. Pričvrstite štampač na opcionalnu jedinicu kasete za papir sa zadnje strane pomoću priključaka i zavrtnjeva.

  13. Ubacite podmetač jedinice za dovod crnog mastila i kaseta za papir.

  14. Uklonite zatvarače i postavite stezaljke kao što je prikazano u nastavku.

  15. Povežite kablove i priključite štampač na napajanje.

    Napomena:

    Prilikom deinstalacije kutije, isključite štampač, isključite kabl za napajanje, isključite sve kablove, a zatim obavite postupak instalacije obrnutim redosledom.
