Phần này giải thích cách lắp đặt giá đỡ thiết bị xác thực tùy chọn P2 và thiết bị xác thực. Gắn giá đỡ thiết bị xác thực P2 bằng các phụ kiện sau. Không có bộ phận nào khác được sử dụng với mẫu máy này.
Thiết bị xác thực có thể được sử dụng khi sử dụng hệ thống xác thực.
Kết nối thiết bị xác thực với cùng số kiểu máy của thiết bị xác thực đã được sử dụng để xác nhận thẻ xác thực.

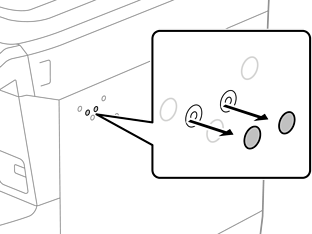

Tháo miếng bịt che các lỗ vít ở bên cạnh máy in.

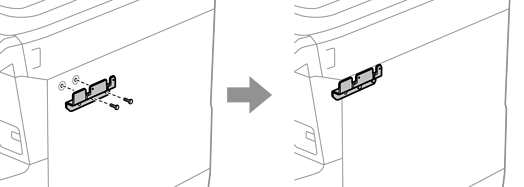

Dùng tuốc nơ vít Phillips để cố định tấm kim loại (g) bằng hai vít (e).

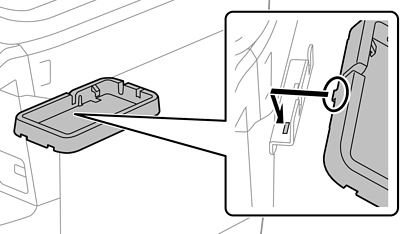

Đặt phần đáy (b) của giá đỡ thiết bị xác thực vào tấm kim loại (g).
Gắn chặt phần đáy (b) của giá đỡ thiết bị xác thực bằng vít (c). Xoay vít (c) bằng tay.
Đặt phần bên trên (a) vào giá đỡ thiết bị xác thực như thể hiện trong hình minh họa.
Dùng tuốc nơ vít Phillips để gắn chặt giá đỡ thiết bị xác thực bằng vít (d).
Cố định thiết bị xác thực vào mặt trên của giá đỡ bằng hai miếng băng keo hai mặt (f) đi kèm.
Nếu bạn muốn để thiết bị xác thực trong giá đỡ, hãy đặt một miếng dày (chẳng hạn như giấy gấp) bên dưới thiết bị xác thực để nâng thiết bị lên. Tuy nhiên, không sử dụng đồ vật bằng kim loại hoặc bất cứ vật gì tạo ra sóng điện từ.
Nếu thiết bị xác thực không được nâng lên, thẻ xác thực có thể không đọc được do môi trường sử dụng hoặc thông số kỹ thuật của thiết bị xác thực, chẳng hạn như thông số về khoảng cách giao tiếp.

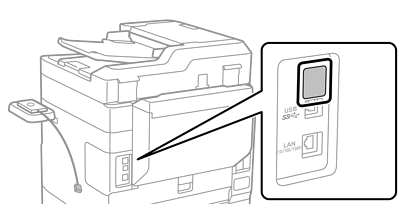

Tháo miếng bịt khỏi cổng bảo dưỡng của máy in.

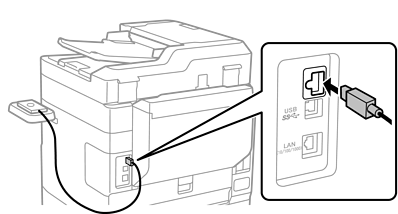

Kết nối cáp cho thiết bị xác thực với cổng bảo dưỡng.

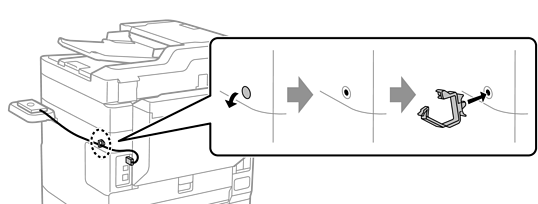

Tháo miếng bịt, gắn kẹp, sau đó kết nối cáp, như hình dưới đây.
