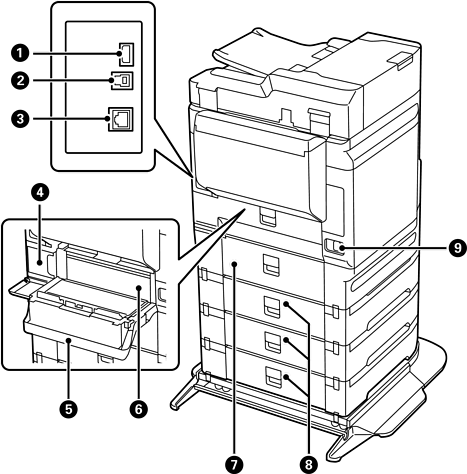

Port USB de service |
Port USB pour un usage futur. Ne retirez pas l’autocollant. |
|
|
Port USB |
Permet de brancher un câble USB pour raccorder à un ordinateur. |
|
|
Port LAN |
Permet de brancher un câble LAN. |
|
|
Boîtier de maintenance |
Il recueille le très faible excès d’encre durant le nettoyage ou l’impression |
|
|
Couvercle arrière (D1) |
Ouvrez-le pour remplacer le boîtier de maintenance ou pour retirer du papier coincé. |
|
|
Unité recto verso (D2) |
Retirez-le pour dégager le papier coincé. |
|
|
Couvercle arrière (D3) |
Ouvrez-le pour retirer du papier coincé. |
|
|
Couvercle arrière (E) |
|
|
|
Prise secteur |
Permet de brancher le cordon d’alimentation. |
|
|

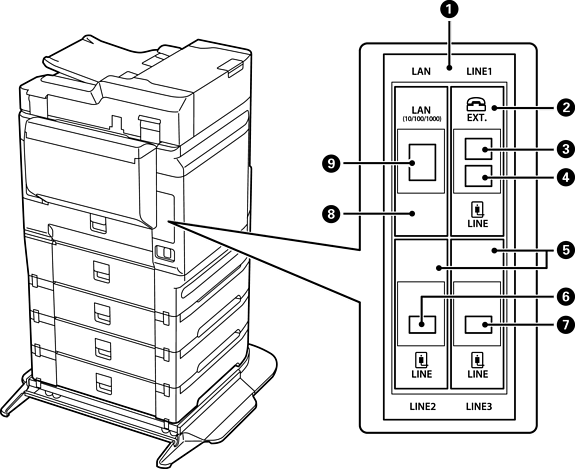

Logement d’interface en option |
Sert à installer des éléments supplémentaires. |
|
|
Carte de fax |
Voici la carte de fax standard. |
|
|
Port EXT. |
Connecte un périphérique téléphonique externe au port LINE1. |
|
|
Port LINE1 |
Connectez l’imprimante à la ligne téléphonique. Il est destiné à l’envoi et à la réception de fax. |
|
|
Carte de télécopie (Super G3/G3 Multi Fax Board) (Optionnel) |
Vous pouvez brancher plusieurs lignes téléphoniques en ajoutant une carte de fax. Vous pouvez les utiliser pour la télécopie ou comme réseau de télécopie pour envoyer et recevoir des documents sur votre ordinateur. Vous pouvez également consacrer une ligne pour recevoir des fax, réduisant ainsi la période où vous ne pouvez pas recevoir d’appels. |
|
|
Port LINE2 |
|
|
|
Port LINE3 |
|
|
|
Carte Ethernet (10/100/1000 Base-T,Ethernet) (optionnel) |
Vous pouvez utiliser deux réseaux LAN câblés en installant une carte Ethernet supplémentaire. |
|
|
Port LAN |
