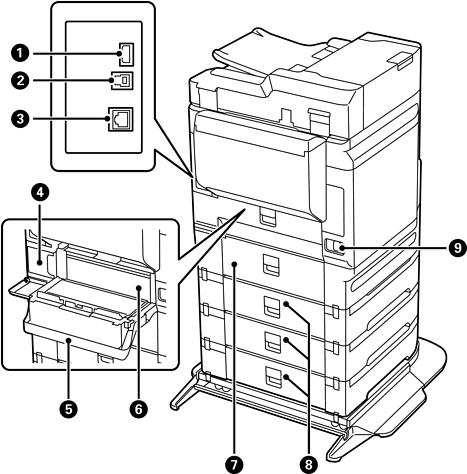

Szerviz USB port |
USB port későbbi használathoz. Ne távolítsa el a matricát. |
|
|
USB-port |
Ebbe a portba egy USB-kábelt csatlakoztathat, ha számítógéphez szeretné csatlakoztatni a készüléket. |
|
|
LAN-port |
LAN-kábelt csatlakoztat. |
|
|
Karbantartó rekesz |
Nagyon kis mennyiségű többlet-tintát gyűjt össze tisztítás vagy nyomtatás közben |
|
|
Hátsó fedél (D1) |
Nyissa ki, ha a karbantartó rekeszt cseréli ki, vagy elakadt papírt távolít el. |
|
|
Kétoldalas nyomtatási egység (D2) |
Távolítsa el az elakadt papír eltávolításakor. |
|
|
Hátsó fedél (D3) |
Nyissa ki, ha elakadt papírt távolít el. |
|
|
Hátsó fedél (E) |
|
|
|
AC csatlakozó |
A hálózati kábel csatlakoztatása. |
|
|
További interfész nyílás |
Kiegészítő elemek telepítésekor használatos. |
|
|
Fax kártya |
Ez a sztenderd fax kártya. |
|
|
EXT. csatlakozó |
Külső telefonkészülék csatlakoztatása a LINE1 porthoz. |
|
|
LINE1 csatlakozó |
Csatlakoztassa a nyomtatót a telefonvonalhoz. Faxok küldésére és fogadására való. |
|
|
Fax kártya (Super G3/G3 Multi Fax Board) (Opcionális) |
Több telefonvonalhoz is csatlakozhat egy faxkártya hozzáadásával. Használhatja faxként vagy hálózati faxként, hogy dokumentumokat küldjön és fogadjon a számítógépen. Az egyik vonalat kijelölheti kifejezetten faxok fogadására, így csökken az az idő, amikor nem tud hívásokat fogadni. |
|
|
LINE2 csatlakozó |
|
|
|
LINE3 csatlakozó |
|
|
|
Ethernet kártya (10/100/1000 Base-T,Ethernet) (Opcionális) |
Egy kiegészítő Ethernet kártya beszerelésével két vezetékes LAN hálózatot használhat. |
|
|
LAN csatlakozó |
