Ez a rész az opcionális hitelesítési eszköz P2 állványának és a hitelesítési eszköznek a telepítését ismerteti. Az alábbi tartozékok használatával csatlakoztassa a hitelesítési eszköz P2 állványát. Más alkatrészeket nem használtak fel ehhez a modellhez.
A hitelesítési eszköz hitelesítési rendszer használata esetén alkalmazható.
Csatlakoztasson egy olyan modellszámú hitelesítési eszközt, amit a hitelesítési kártya ellenőrzéséhez használt.

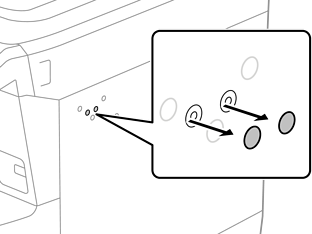

Vegye le a nyomtató oldalán található csavarfuratokat takaró zárópecsétet.

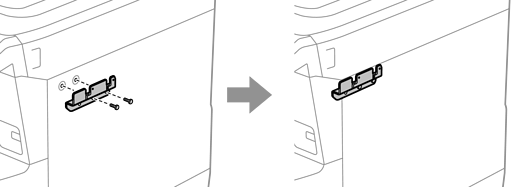

Phillips csavarhúzóval rögzítse a fémlemezt (g) a két darab csavarral (e).

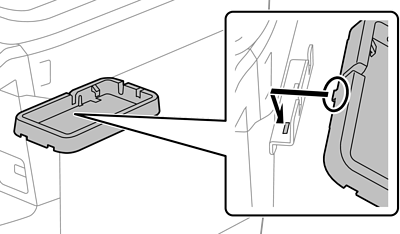

Helyezze a hitelesítési eszköz állványának alsó részét (b) a fémlemezre (g).
A csavarokkal (c) rögzítse a hitelesítési eszköz állványának alsó részét (b). Kézzel forgassa el a csavart (c).
Az ábrán látható módon helyezze a felső részt (a) a hitelesítési eszköz állványára.
Egy csillagfejű csavarhúzóval és a csavarokkal (d) rögzítse a hitelesítési eszköz állványát.
A hitelesítési eszközt rögzítse az állvány tetejére a mellékelt két darab kétoldalas ragasztószalaggal (f).
Ha az állványon szeretné hagyni a hitelesítési eszközt, akkor helyezzen valamilyen vastag tárgyat (például összehajtott papírt) a hitelesítési eszköz alá, hogy megemelje azt. Ne használjon fémtárgyat vagy semmi olyat, ami elektromágneses hullámokat hozhat létre.
Ha a hitelesítési eszköz nincs megemelve, akkor előfordulhat, hogy a hitelesítési kártyákat nem lehet leolvasni a használati környezet vagy a hitelesítési eszköz műszaki adatai, például a kommunikációs távolságra vonatkozó adatok miatt.

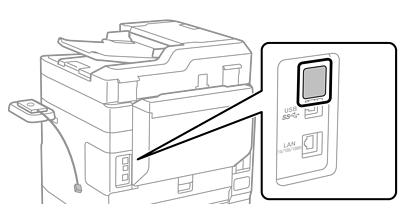

Vegye le a zárópecsétet a nyomtató szerviznyílásáról.

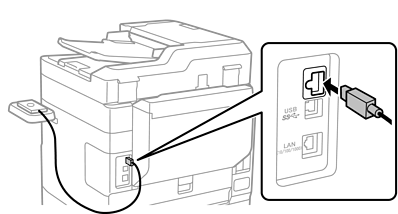

Csatlakoztassa a hitelesítő eszköz kábelét a szervizporthoz.

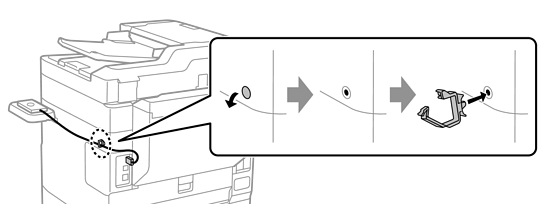

Vegye le a zárópecsétet, rögzítse a kapcsot, majd csatlakoztassa a kábelt az alábbi ábrán látottak szerint.
