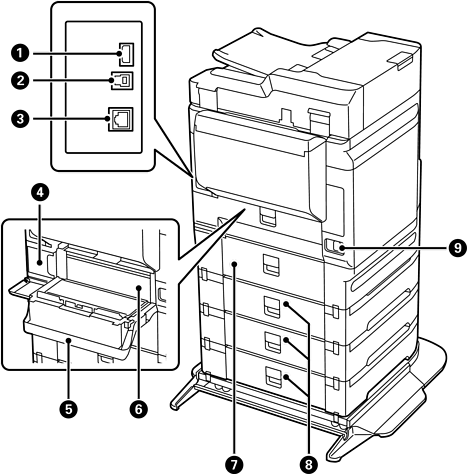

Porta USB servizio |
Porta USB disponibile per un eventuale utilizzo futuro. Non rimuovere l’adesivo. |
|
|
Porta USB |
Consente il collegamento a un computer tramite un cavo USB. |
|
|
Porta LAN |
Consente il collegamento di un cavo LAN. |
|
|
Contenitore di manutenzione |
Raccoglie una piccolissima quantità di inchiostro in eccedenza durante la pulizia o la stampa |
|
|
Coperchio posteriore (D1) |
Può essere aperto per sostituire il contenitore di manutenzione o per rimuovere la carta inceppata. |
|
|
Unità per stampa fronte-retro (D2) |
Può essere necessario rimuoverlo per estrarre la carta inceppata. |
|
|
Coperchio posteriore (D3) |
Può essere aperto per rimuovere la carta inceppata. |
|
|
Coperchio posteriore (E) |
|
|
|
Ingresso CA |
Consente il collegamento del cavo di alimentazione. |
|
|
Slot di interfaccia aggiuntivo |
Può essere utilizzato quando si installano elementi aggiuntivi. |
|
|
Scheda fax |
Questa è la scheda fax standard. |
|
|
Porta EXT. |
Collega un dispositivo telefonico esterno per la porta LINE1. |
|
|
Porta LINE1 |
Collegare la stampante alla linea telefonica in uso. Serve per inviare e ricevere fax. |
|
|
Scheda fax (Super G3/G3 Multi Fax Board) (Opzionale) |
È possibile connettersi a linee telefoniche multiple aggiungendo una scheda fax. È possibile utilizzarla come fax o come fax di rete per inviare e ricevere documenti sul computer. È inoltre possibile dedicare una linea alla ricezione di fax, riducendo così il tempo in cui non è possibile ricevere chiamate. |
|
|
Porta LINE2 |
|
|
|
Porta LINE3 |
|
|
|
Scheda Ethernet (10/100/1000 Base-T,Ethernet) (Opzionale) |
È possibile utilizzare due reti LAN cablate installando una scheda Ethernet aggiuntiva. |
|
|
Porta LAN |
