Papildomo stalčiaus montavimas

Stalčių galima tvirtinti prie spausdintuvo ir papildomų popieriaus kasečių įrenginių. Stalčiuje galima pritvirtinti iki 2 pasirenkamų popieriaus kasečių.

Perspėjimas:
  • Prieš montuodami, būtinai išjunkite spausdintuvą, atjunkite nuo jo maitinimo laidą ir visus kabelius. Jei to nepadarysite, galite pažeisti maitinimo laidą, tuomet gali kilti gaisras arba elektros smūgis.

  • Prieš montuodami užfiksuokite stalčiaus ratukus. Stalčiui netikėtai pajudėjus, galite susižeisti.

  • Keliant spausdintuvą, rankas reikia laikyti taip, kaip pavaizduota. Jei suimsite spausdintuvą kitaip, jis gali iškristi arba galite prisispausti pirštus jį statydami.

  1. Paspausdami mygtuką išjunkite spausdintuvą ir atjunkite maitinimo laidą.

  2. Atjunkite visus prijungtus kabelius.

    Pastaba:

    jei sumontuotas papildomas popieriaus kasetės įrenginys, jį taip pat reikia išmontuoti.

  3. Išpakuokite stalčių ir nuimkite visą apsauginę medžiagą.

  4. Patikrinkite, ar yra visi komponentai.

    Pastaba:

    Stovų forma gali skirtis nuo pateiktų šiame pavyzdyje.

  5. Stovus įstatykite į stalčiaus ratukus.

  6. Fiksatoriais ir varžtais pritvirtinkite stovus.

    Svarbu:

    Tvirtai įsitikinkite, ar abu stovai gerai pritvirtinti, antraip spausdintuvas gali nuvirsti.

  7. Sutvirtinimo strypus pritvirtinkite fiksatoriais ir varžtais.

  8. Padėkite stalčių ant lygaus paviršiaus ir užfiksuokite priekinius ratukus.

  9. Pritvirtinkite dangtį prie stovo.

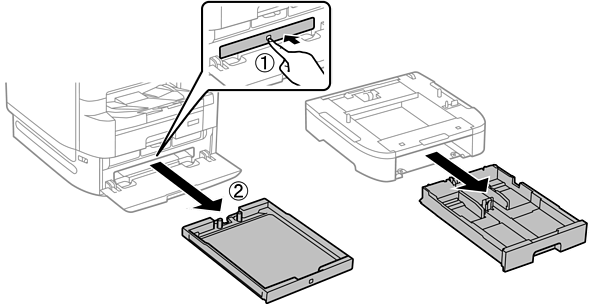

  10. Ištraukite popieriaus kasetė.

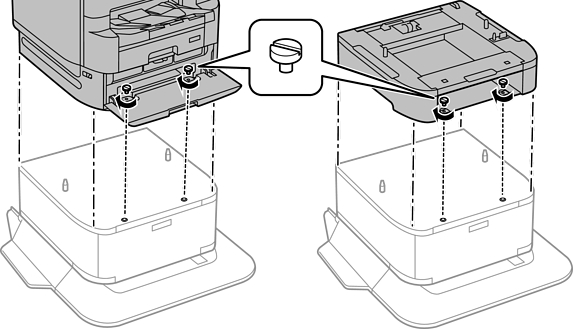

  11. Atsargiai nuleiskite spausdintuvą arba papildomą popieriaus kasetės įrenginį, sulygiuodami kampus ir pritvirtinkite juos varžtais.

    Jei stalčius pritvirtintas prie popieriaus dėklo, atsargiai nuleiskite spausdintuvą ant popieriaus dėklo sulygiuodami kampus ir sutvirtinkite juos varžtais.

    Pastaba:

    Po surinkimo kai kurie varžtai gali likti.

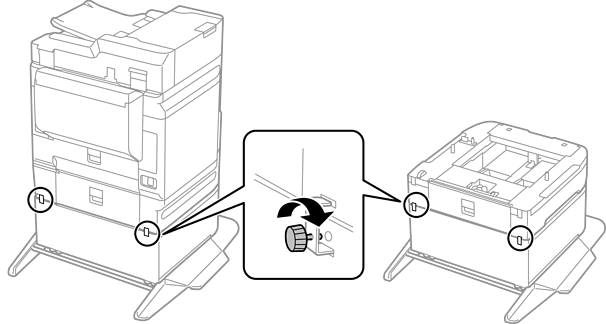

  12. Fiksatoriais ir varžtais pritvirtinkite spausdintuvą arba papildomą popieriaus kasetės įrenginį iš galo.

  13. Įdėkite juodo rašalo tiekimo talpyklos dėklą ir popieriaus kasetė.

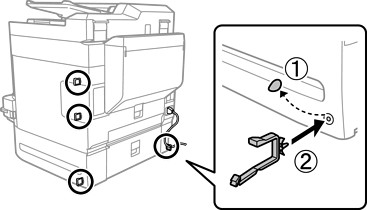

  14. Kaip parodyta toliau, išimkite sandariklius ir įdėkite apkabas.

  15. Prijunkite kabelius ir maitinimo laidą prie spausdintuvo.

    Pastaba:

    Išmontuodami stalčių, spausdintuvą išjunkite, atjunkite maitinimo laidą ir visus kabelius, tuomet atvirkštine tvarka atlikite montavimo veiksmus.
