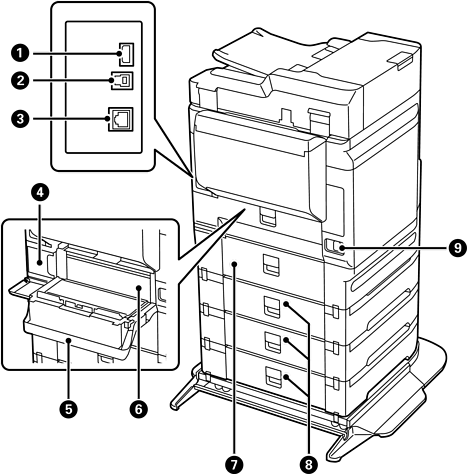

Serwisowy port USB |
Port USB do wykorzystania w przyszłości. Nie zdejmować naklejki. |
|
|
Port USB |
Podłączanie kabla USB w celu połączenia z komputerem. |
|
|
Port LAN |
Umożliwia podłączenie przewodu LAN. |
|
|
Zbiornik na zużyty atrament |
Służy do gromadzenia niewielkich ilości nadmiarowego tuszu podczas czyszczenia lub drukowania. |
|
|
Tylna pokrywa (D1) |
Otwórz podczas wymiany zbiornika na zużyty atrament albo usuwania zablokowanego papieru. |
|
|
Moduł dupleksu (D2) |
Odłącz podczas usuwania zaciętego papieru. |
|
|
Tylna pokrywa (D3) |
Otwierana w celu usunięcia zaciętego papieru. |
|
|
Tylna pokrywa (E) |
|
|
|
Gniazdo AC |
Służy do podłączania przewodu zasilającego. |
|
|
Gniazdo dodatkowego interfejsu |
Używa się, instalując wyposażenie dodatkowe. |
|
|
Karta faksu |
To jest standardowa karta faksu. |
|
|
Port EXT. |
Służy do podłączania zewnętrznego telefonu do portu LINE1. |
|
|
Port LINE1 |
Służy do podłączania drukarki do linii telefonicznej. Używa się jej do wysyłania i odbierania faksów. |
|
|
Płyta faksu (Super G3/G3 Multi Fax Board) (Opcjonalne) |
Można podłączyć wiele linii telefonicznych, instalując kartę faksu. Urządzenia można używać jako faksu albo faksu internetowego, aby wysyłać i odbierać dokumenty na komputerze. Można również przeznaczyć jedną linię na odbieranie faksów, aby skrócić czas, przez który nie można odbierać połączeń głosowych. |
|
|
Port LINE2 |
|
|
|
Port LINE3 |
|
|
|
Płyta Ethernet (10/100/1000 Base-T,Ethernet) (Opcjonalne) |
Do urządzenia można podłączyć dwie przewodowe sieci lokalne, instalując dodatkową kartę Ethernet. |
|
|
Port LAN |
