Conectarea dispozitivului de autentificare

Această secțiune explică modul de instalare al suportului pentru dispozitivul de autentificare opțional P2 și al dispozitivului de autentificare. Atașați suportul pentru dispozitivul de autentificare P2 cu ajutorul următoarelor accesorii. Nu sunt utilizate alte componente cu acest model.

Notă:

• Dispozitivul de autentificare poate fi utilizat când este utilizat un sistem de autentificare.

• Conectați un dispozitiv de autentificare cu același număr de model ca și dispozitivul de autentificare care a fost utilizat pentru a confirma cardul de autentificare.

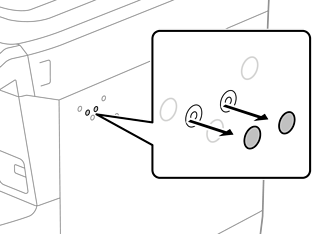

1. Îndepărtați sigiliul care acoperă găurile de șuruburi de pe partea laterală a imprimantei.

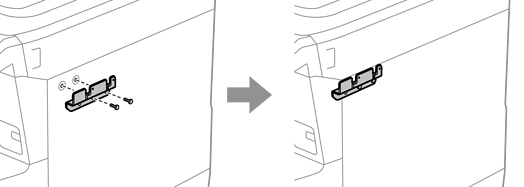

2. Cu ajutorul unei șurubelnițe Philips, fixați placa de metal (g) cu cele două șuruburi (e).

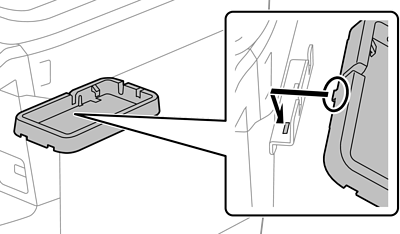

3. Așezați partea inferioară (b) a suportului pentru dispozitivul de autentificare pe placa de metal (g).



4. Fixați partea inferioară (b) a suportului pentru dispozitivul de autentificare cu șuruburile (c). Rotiți manual șurubul (c).



5. Așezați partea superioară (a) pe suportul pentru dispozitivul de autentificare în modul prezentat în ilustrație.



6. Utilizați o șurubelniță Philips pentru a fixa suportul pentru dispozitivul de autentificare cu șuruburile (d).



7. Fixați dispozitivul de autentificare în partea superioară a suportului cu cele două bucăți de bandă dublu adezivă (f) furnizate.


   Notă:

   În cazul în care doriți să lăsați dispozitivul de autentificare în suport, așezați ceva gros (cum ar fi hârtia împăturită) sub dispozitivul de autentificare pentru a ridica dispozitivul. Cu toate acestea, nu utilizați un obiect metalic sau orice obiect care generează unde electromagnetice.

   În cazul în care dispozitivul de autentificare nu este ridicat, cardurile de autentificare pot să nu fie citite din cauza mediului de utilizare sau din cauza specificațiilor dispozitivului de autentificare, cum ar fi specificațiile privind distanța de comunicare.

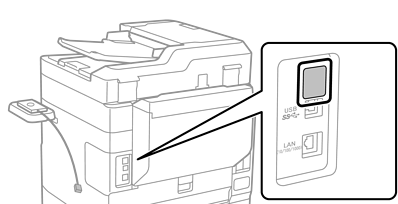

8. Îndepărtați sigiliul de la portul de service al imprimantei.

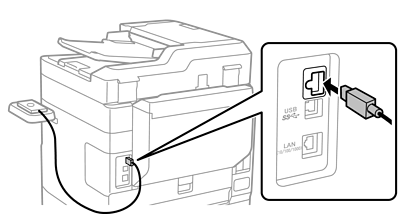

9. Conectați cablul pentru dispozitivul de autentificare la portul de serviciu.

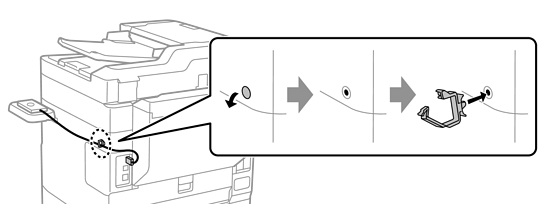

10. Îndepărtați sigiliul, atașați clema și apoi conectați cablul, în modul prezentat mai jos.
