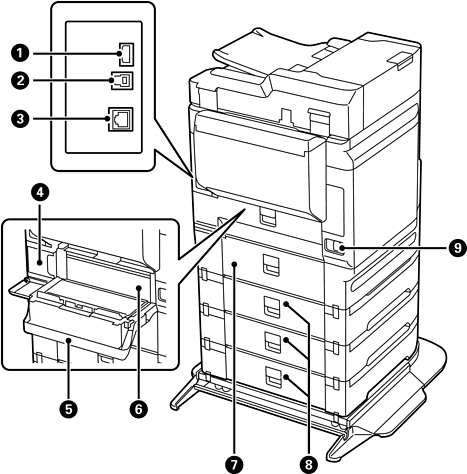

Servisna vrata USB |
Ta vrata USB so namenjena prihodnji rabi. Ne odstranite nalepke. |
|
|
Vrata USB |
Za priključitev kabla USB, s katerim lahko tiskalnik priključite na računalnik. |
|
|
Vrata LAN |
Za priključitev kabla LAN. |
|
|
Vzdrževalna škatlica |
Zbira zelo majhne količine odvečnega črnila med čiščenjem ali tiskanjem |
|
|
Zadnji pokrov (D1) |
Odprite pri zamenjavi vzdrževalne škatlice ali pri odstranjevanju zagozdenega papirja. |
|
|
Enota za dvostransko tiskanje (D2) |
Odstranite pri odstranjevanju zagozdenega papirja. |
|
|
Zadnji pokrov (D3) |
Odprite pri odstranjevanju zagozdenega papirja. |
|
|
Zadnji pokrov (E) |
|
|
|
Priključek za elektriko |
Za priključitev napajalnega kabla. |
|
|
Reža za dodatni vmesnik |
Uporabite pri nameščanju dodatnih elementov. |
|
|

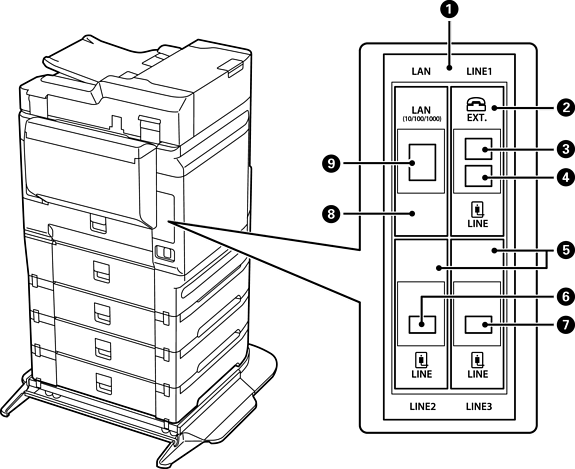

Plošča faksa |
To je standardna plošča faksa. |
|
|
Vrata EXT. |
Za priključitev zunanjega telefona na vrata LINE1. |
|
|
Vrata LINE1 |
Priključite tiskalnik na telefonsko linijo. Za pošiljanje in prejemanje faksov. |
|
|
Plošča za faks (Super G3/G3 Multi Fax Board) (Izbirno) |
Več telefonskih linij lahko povežete tako, da dodate ploščo faksa. Uporabljajte jih lahko za faksiranje ali omrežno faksiranje za pošiljanje in prejemanje dokumentov v računalniku. Eno linijo lahko namenite tudi sprejemanju faksov in s tem skrajšate čas, ko ne morete sprejemati klicev. |
|
|
Vrata LINE2 |
|
|
|
Vrata LINE3 |
|
|
|
Ethernetna plošča (10/100/1000 Base-T,Ethernet) (Izbirno) |
Z namestitvijo dodatne ethernetne plošče lahko uporabljate dve žični lokalni omrežji. |
|
|
Vrata LAN |
