EM-C8101 Series

Navodila za uporabo

> Priprava tiskalnika in konfiguracija začetnih nastavitev > Namestitev dodatne opreme > Nameščanje opcijske omarice

Nameščanje opcijske omarice

Omarico lahko pritrdite na tiskalnik in opcijske enote kaset za papir. Omarico je mogoče namestiti z največ 2 dodatnim kasetama za papir.

Pozor:

  • Preden začnete namestitev, tiskalnik obvezno izklopite, odklopite napajalni kabel s tiskalnika in odklopite vse druge kable. V nasprotnem se napajalni kabel lahko poškoduje, posledica pa je lahko požar ali električni udar.

  • Preden začnete namestitev, blokirajte kolesa omarice. Če se omarica nepričakovano premakne, lahko pride do telesnih poškodb.

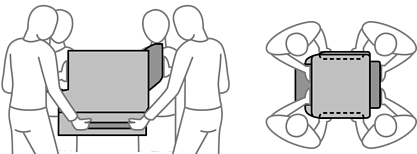

  • Pri dvigovanju tiskalnika položite roki v položaja, prikazana spodaj. Če tiskalnik dvignete tako, da ga držite na drugih mestih, lahko tiskalnik pade ali pa si lahko pri postavitvi tiskalnika priščipnete prste.

  1. Pritisnite gumb , da izklopite tiskalnik, in odklopite električni kabel.

  2. Odklopite vse priključene kable.

    Opomba:

    Če je nameščena opcijska enota kaset za papir, odstranite tudi to.

  3. Odstranite omarico iz škatle in nato odstranite morebitne zaščitne materiale.

  4. Preverite dobavljene predmete.

    Opomba:

    Oblika stojal se lahko razlikuje od oblike, prikazane na tej sliki.

  5. Stojala namestite znotraj koles omarice.

  6. Stojala pritrdite s pritrdilnimi elementi in vijaki.

    Pomembno:

    Prepričajte se, da sta obe stojali varno pritrjeni, sicer tiskalnik lahko pade.

  7. Armaturne palice pritrdite s pritrdilnimi elementi in vijaki.

  8. Postavite omarico na ravno površino in blokirajte sprednja kolesa.

  9. Pritrdite pokrov na stojala.

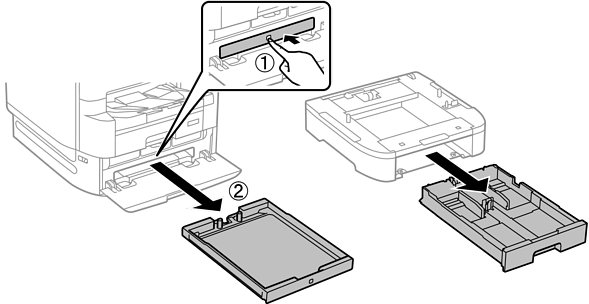

  10. Izvlecite enoto kaseta za papir.

  11. Previdno spustite tiskalnik ali opcijsko enoto kasete za papir na omarico, pri čemer poravnajte vogale, in ju nato pritrdite z vijaki.

    Če je omarica pritrjena na kaseto za papir, previdno spustite tiskalnik na kaseto za papir in pri tem poravnajte vogale, nato pa ju pritrdite z vijaki.

    Opomba:

    Po montaži bo nekaj vijakov ostalo neuporabljenih.

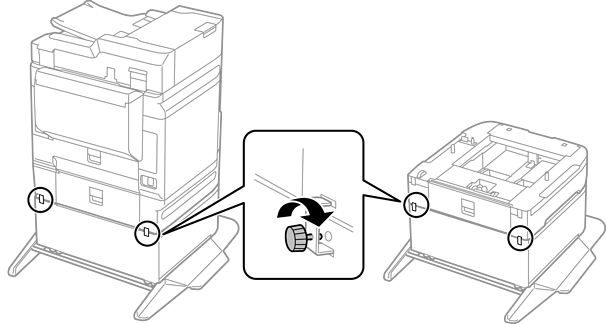

  12. Pritrdite tiskalnik ali opcijsko enoto kasete za papir na zadnjo stran s pritrdilnimi elementi in vijaki.

  13. Vstavite pladenj enote za dovajanje črnila za črno črnilo in kaseta za papir.

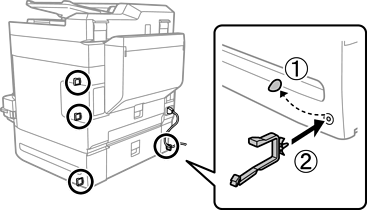

  14. Odstranite tesnila in namestite sponke, kot je prikazano na spodnji sliki.

  15. Priključite kable in priključite tiskalnik.

    Opomba:

    Pri odstranjevanju omarice izklopite tiskalnik, odklopite napajalni kabel, odklopite vse druge kable in nato sledite obratnemu vrstnemu redu montaže.
