Priključitev naprave za preverjanje pristnosti

Ta razdelek pojasnjuje, kako namestiti pomožno stojalo naprave za preverjanje P2 in napravo za preverjanje. Za naslednjimi pripomočki namestite stojalo naprave za preverjanje pristnosti P2. S tem modelom se ne uporabljajo drugi modeli.

Opomba:

• Naprava za preverjanje pristnosti lahko uporabljate, če uporabljate sistem za preverjanje pristnosti.

• Priključite napravo za preverjanje pristnosti, ki ima enako številko modela kot naprava za preverjanje pristnosti, uporabljena za potrditev kartice za preverjanje pristnosti.

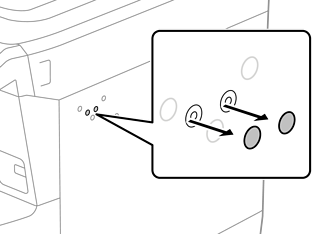

1. Odstranite pečat, ki prekriva luknje za vijake na strani tiskalnika.

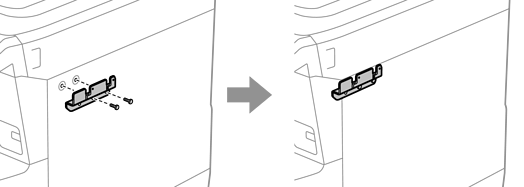

2. S Phillipsovim izvijačem z dvema vijakoma (e) zavarujte kovinsko ploščo (g).



3. Namestite spodnji del (b) stojala naprave za preverjanje pristnosti na kovinsko ploščo (g).



4. Zavarujte spodnji del (b) stojala naprave za preverjanje z vijaki (c). Ročno obrnite vijak (c).



5. Namestite zgornji del (a) na stojalo naprave za preverjanje pristnosti, kot je prikazano na sliki.



6. Uporabite Phillipsov izvijač, da zavarujete stojalo naprave za preverjanje pristnosti z vijaki (d).



7. Pritrdite napravo za preverjanje pristnosti na vrh stojala z dvema kosoma priloženega obojestranskega traku (f).


   Opomba:

   Če želite pustiti napravo za preverjanje pristnosti na stojalu, namestite nekaj debelega (npr. prepognjen papir) pod napravo za preverjanje pristnosti, da dvignete napravo. Ne uporabite kovinskega predmeta ali napravo, ki ustvarja elektromagnetno valovanje.

   Če naprave za preverjanje pristnosti ne dvignete, se kartice zaradi okolja uporabe ali specifikacij naprave za preverjanje pristnosti, kot so specifikacije razdalje komunikacije, morda ne preberejo.

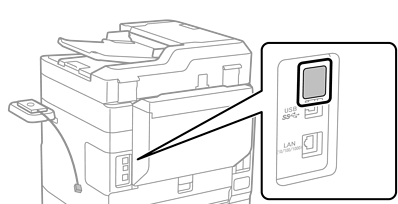

8. Odstranite pečat s servisnih vrat tiskalnika.

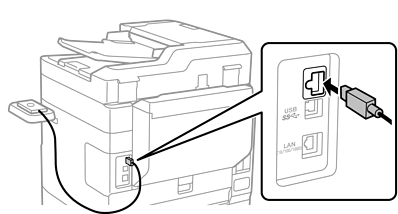

9. Kabel za napravo za preverjanje pristnosti priključite na servisni vmesnik.

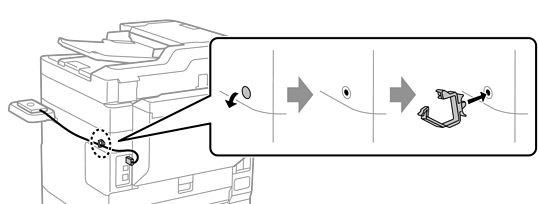

10. Odstranite pečat, pritrdite objemko in nato priključite kabel, kot je prikazano spodaj.
