I det här avsnittet beskrivs hur du installerar autentiseringsenhet som tillbehör, enhetsstativ P2 och autentiseringsenheten. Koppla in autentiseringsenheten stativ P2 med följande tillbehör. Inga andra delar används med denna modell.
Autentiseringsenheten kan användas när ett autentiseringssystem används.
Anslut en autentiseringsenhet med samma modellnummer som den autentiseringsenhet som användes för att bekräfta autentiseringskortet.

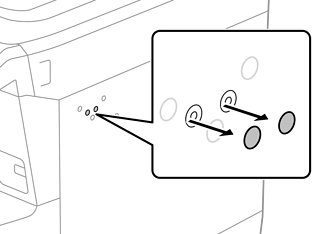

Dra av etiketten som täcker skruvhålen på skrivarens sida.
Använd en stjärnmejsel, skruva fast metallplåten (g) med de två skruvarna (e).
Placera den nedre delen (b) av autentiseringsenhetens stativ på metallplattan (g).
Förankra den nedre delen (b) av autentiseringsenhetens stativ med skruvarna (c). Skruva i skruven (c) för hand.

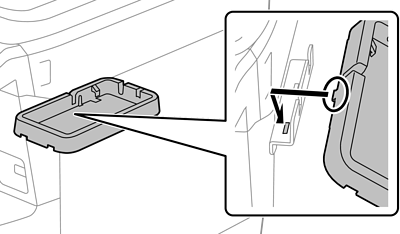

Placera den övre delen (a) på autentiseringsenhetens stativ så som visas på bilden.
Använd en stjärnmejsel för att förankra autentiseringsenhetens stativ med skruvarna (d).
Fixera autentiseringsenheten i övre delen av stativet med två bitar dubbelsidig tejp (f) som medföljer.
Om du vill lämna autentiseringsenheten i stativet, placerar du något tjockt (exempelvis ett hopvikt papper) under autentiseringsenheten för att hissa upp enheten. Använd dock inte ett metallföremål eller något som genererar elektromagnetiska vågor.
Om autentiseringsenheten inte har hittats upp kanske autentiseringskorten inte kan läsas på grund av användningsmiljön eller autentiseringsenhetens specifikationer, såsom kommunikationsavståndsspecifikationer.

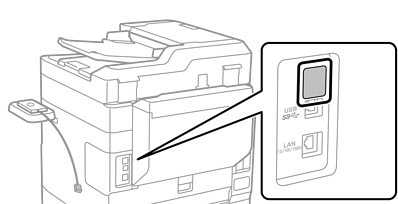

Dra bort etiketten från skrivarens serviceport.

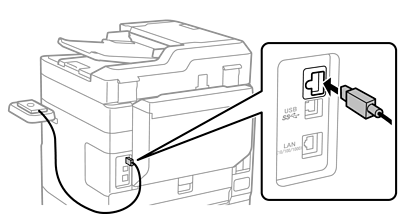

Anslut kabeln för autentiseringsenheten till tjänstporten.

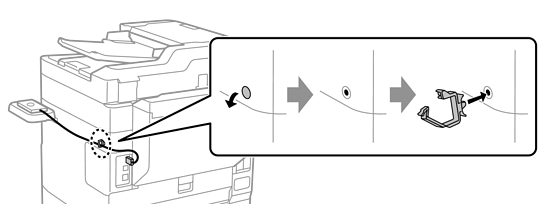

Ta bort tätningen, montera klämman och anslut kabeln så som visas nedan.
