การติดตั้งตู้อุปกรณ์เสริม

1. ปิดเครื่องพิมพ์โดยกดปุ่ม จากนั้นถอดปลั๊กสายไฟ

2. ถอดปลั๊กสายเคเบิลใด ๆ ออก

   หมายเหตุ:

   หากชุดถาดกระดาษอุปกรณ์เสริมได้รับการติดตั้งแล้ว ให้ถอนการติดตั้งออกด้วย

3. นำตู้ออกจากกล่องบรรจุ จากนั้นถอดวัสดุป้องกันออก

4. ตรวจสอบรายการที่มาพร้อมกัน


   หมายเหตุ:

   รูปร่างของขาตั้งอาจแตกต่างไปจากภาพประกอบ

5. วางขาตั้งด้านในล้อเลื่อนของตู้



6. ยึดขาตั้งเข้ากับตัวยึดและสกรูให้แน่น


   ข้อความที่สำคัญ:

   ตรวจสอบว่าขาตั้งทั้งสองถูกยึดแน่น มิฉะนั้นเครื่องพิมพ์อาจล้มลงมา

7. ยึดแท่งเสริมแรงเข้ากับตัวยึดและสกรูให้แน่น



8. วางตู้่บนพื้นผิวเรียบ และล็อกล้อเลื่อนที่ด้านหน้า



9. ยึดฝาครอบเข้ากับขาตั้ง

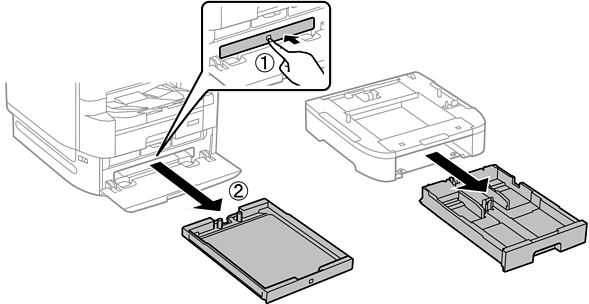

10. ดึง ถาดป้อนกระดาษ ออก

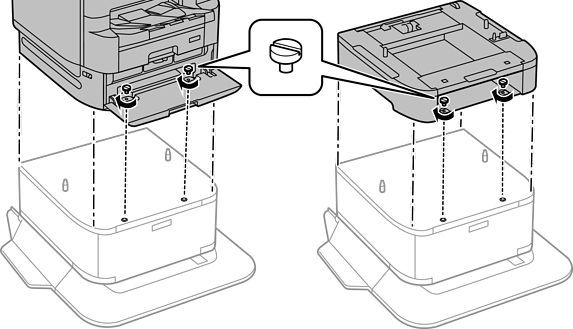

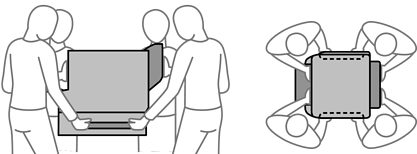

11. ปรับลดระดับเครื่องพิมพ์หรือชุดถาดกระดาษอุปกรณ์เสริมให้ค่อยต่ำลงบนตู้่ ปรับแนวให้เข้ากับมุม จากนั้นยึดเข้ากันด้วยสกรู



    หากตู้ถูกติดอยู่กับชุดถาดกระดาษ ค่อยๆ ปรับลดระดับเครื่องพิมพ์เข้ากับชุดถาดป้อนกระดาษ ปรับแนวให้เข้ากับมุม จากนั้นยึดเข้ากันด้วยสกรู

    หมายเหตุ:

    สกรูบางตัวอาจยื่นออกมาหลังจากการประกอบ

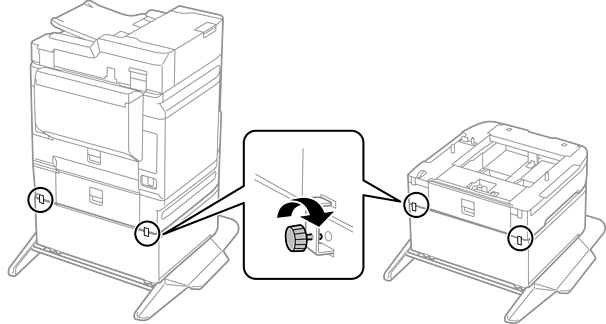

12. ยึดเครื่องพิมพ์หรือชุดถาดกระดาษอุปกรณ์เสริมที่ด้านหลังด้วยตัวยึดและสกรู



13. ใส่ถาดชุดน้ำหมึกพิมพ์สำหรับหมึกสีดำและ ถาดป้อนกระดาษ

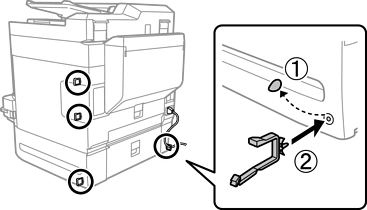

14. ถอดซีล และติดตั้งตัวจับยึดตามที่แสดงด้านล่าง



15. ต่อสายเคเบิลและปลั๊กไฟกับเครื่องพิมพ์

    หมายเหตุ:

    เมื่อถอนการติดตั้งตู้ ให้ปิดเครื่องพิมพ์ ถอดปลั๊กสายไฟ ถอดสายเคเบิลอื่นๆ ออกทั้งหมด จากนั้นปฏิบัติตามขั้นตอนการติดตั้งในลักษณะย้อนกลับขั้นตอน
