連接驗證裝置

本節說明如何安裝驗證裝置支架 P2 和驗證裝置。使用以下附件安裝驗證裝置支架 P2。本機型不使用其他部件。

附註：

• 當使用驗證系統時，可以使用驗證裝置。

• 連接與用於確認驗證卡的驗證裝置機型編號相同的驗證裝置。

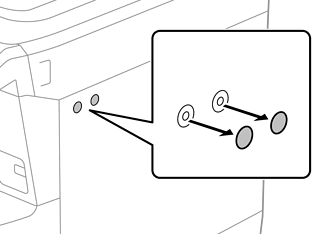

1. 撕下印表機側面螺絲孔上的遮蓋密封條。

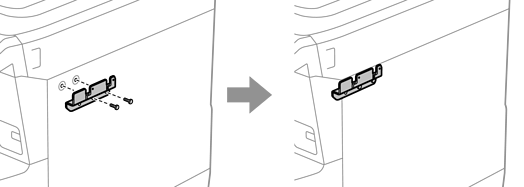

2. 使用 Phillips 螺絲刀，用兩顆螺釘（e）固定金屬板（g）。



3. 將驗證裝置支架底部（b）放在金屬板（g）上。



4. 用螺釘（c）固定驗證裝置支架底部（b）。用手擰動螺釘（c）。

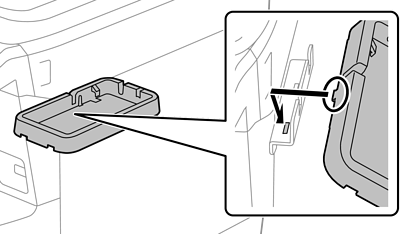

5. 按照圖示放置驗證裝置支架的上部（a）。



6. 使用 Phillips 螺絲刀用螺釘（d）固定驗證裝置。



7. 用隨附的兩片雙面膠帶（f）將驗證裝置固定到支架頂部。


   附註：

   如果您要將驗證裝置留在支架上，請在驗證裝置下方防止厚物品（例如折疊的紙）以墊高裝置。然而，請勿使用金屬物體或任何會產生電磁波的物品。

   如果未墊高驗證裝置，驗證卡可能因使用環境或驗證裝置的規格而無法讀取，例如通訊距離規格。

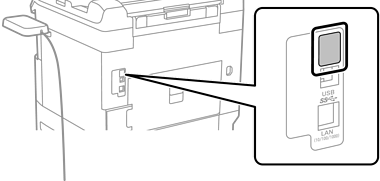

8. 撕下印表機服務連接埠上的密封條。

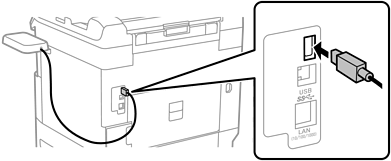

9. 將用於驗證裝置的線纜連接至服務連接埠。

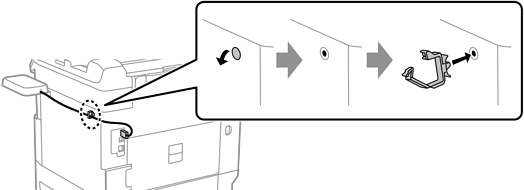

10. 取下密封件，裝上線夾，然後連接線纜，如下圖所示。
