Selles jaotises on kirjeldatud, kuidas paigaldada valikulist autentimisseadme alust P2 ja autentimisseadet. Paigaldage autentimisseadme alus P2 järgmiste tarvikute abil. Selle mudeliga ei kasutata ühtegi muud osa.
Autentimisseadet on võimalik kasutada autentimissüsteemi kasutamise ajal.
Ühendage autentimisseade, mis kannab sama mudelinumbrit kui autentimisseade, mida kasutati autentimiskaardi kinnitamiseks.

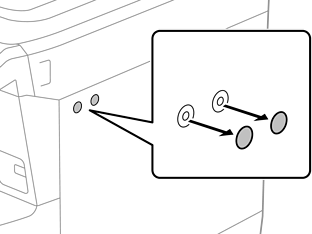

Võtke kate pealt printeri küljel olevatelt kruviaukudelt.

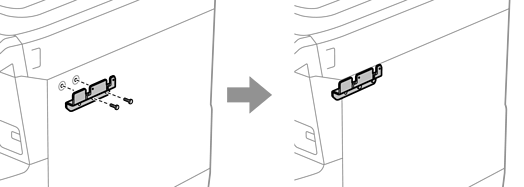

Kinnitage ristpeakruvitsa abil kahe kruviga (e) metallplaat (e).
Pange autentimisseadme aluse alumine osa (b) metallplaadile (g).
Kinnitage autentimisseadme aluse alumine osa (b) kruvidega (c). Keerake kruvi (c) käega kinni.

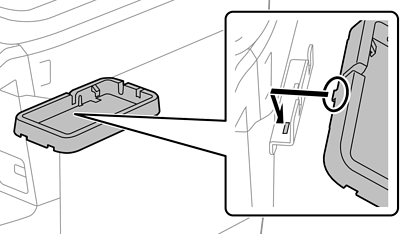

Pange ülemine osa (a) autentimisseadme alusele, nagu joonisel näidatud.
Kinnitage ristpeakruvitsa abil autentimisseadme alus kruvidega (d).
Kinnitage kahe lisatud kahepoolse teibi tükiga (f) autentimisseade aluse peale.
Kui tahate autentimisseadme alusele jätta, pange autentimisseadme alla selle kõrgemale tõstmiseks midagi paksu (nt kokku volditud paber). Ärge kasutage selleks metallesemeid ega muud, mis võib tekitada elektromagnetlaineid.
Kui autentimisseadet ei tõsteta kõrgemale, ei pruugi autentimiskaartide lugemine õnnestuda, kuna kasutuskeskkond või autentimisseadme spetsifikatsioon (nt sidekauguse spetsifikatsioon) pole õige.

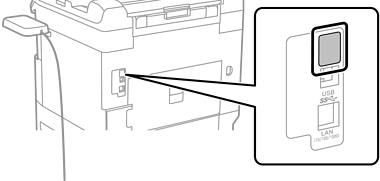

Võtke küljest printeri hoolduspordi kate.
Ühendage autentimisseadme kaabel hooldusporti.

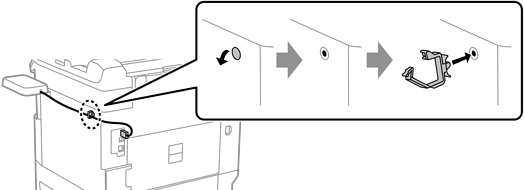

Eemaldage kate, kinnitage klamber ja ühendage seejärel klamber, nagu allpool näidatud.
