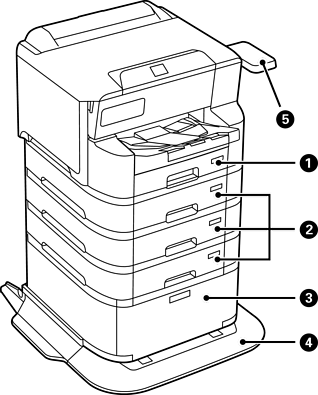

Avant

Bac papier 1 (C1)

Charge le papier.

Bac papier 2, Bac papier 3, Bac papier 4 (C2, C3, C4)

Bacs papier optionnels. Charge le papier.

Meuble Support

Optionnel Meuble Support. Stocke le papier ou les autres consommables.

Stabilisateur

Supporte l’imprimante pour l’empêcher de basculer.

Tableau du dispositif d’authentification-P2 (en option)

Permet d’attacher un dispositif d’authentification pris en charge par l’imprimante. Vous pouvez alors vous connecter à l’imprimante en tenant une carte d’authentification au-dessus de l’imprimante.

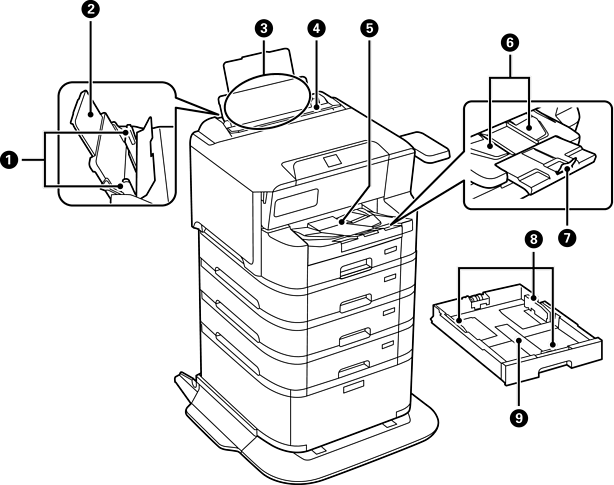

Guides latéraux

Permettent d’insérer le papier droit dans l’imprimante. Faites glisser contre les bords du papier.

Guide papier

Guide le papier chargé.

Bac à papier (B)

Charge le papier.

Protection du bac d’alimentation

Permet d’empêcher des substances étrangères de pénétrer dans l’imprimante. En général, laissez cette protection fermée.

Bac de sortie

Contient le papier éjecté.

Lorsque vous imprimez sur du papier de format supérieur à A4, retirez l’extension à l’extrémité du bac à la main et soulevez la butée pour éviter que le papier ne tombe. Stockez-le après usage.

Guide de sortie

Si le papier n’est pas éjecté dans l’ordre correct, soulevez le guide de sortie en tirant le levier sur le côté droit du bac de sortie vers vous.

Butée

Empêche le papier éjecté de tomber.

Guides latéraux

Permettent d’insérer le papier droit dans l’imprimante. Faites glisser contre les bords du papier.

Bac papier

Charge le papier.

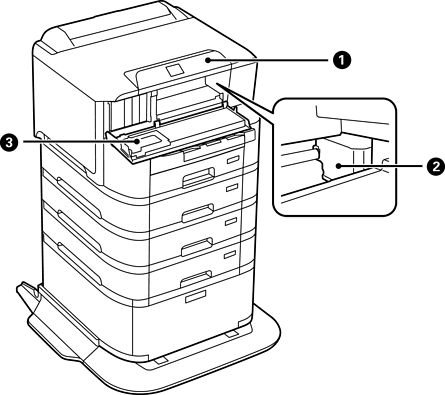

Panneau de commande

Indique l’état de l’imprimante et vous permet d’effectuer les paramétrages d’impression.

Tête d’impression

Envoie l’encre.

Capot avant (A)

Ouvrez-le pour remplacer les cartouches d’encre ou retirer le papier coincé dans l’imprimante.
