Esta secção explica como instalar o suporte do dispositivo de autenticação opcional P2 e o dispositivo de autenticação. Fixe o suporte do dispositivo de autenticação P2 utilizando os seguintes acessórios. Este modelo não requer peças adicionais.
O dispositivo de autenticação pode ser utilizado quando se utiliza um sistema de autenticação.
Ligue um dispositivo de autenticação com o mesmo número de modelo que o dispositivo de autenticação que foi utilizado para confirmar o cartão de autenticação.

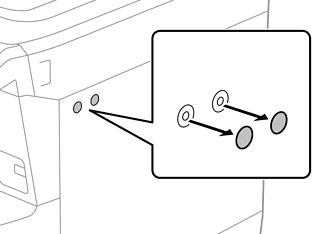

Retirar a proteção que cobre os orifícios dos parafusos na parte lateral da impressora.

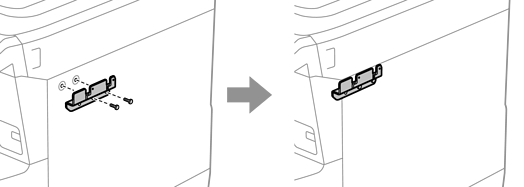

Utilize uma chave de fendas para apertar os dois parafusos (e) e fixar a placa metálica (g).
Coloque a parte inferior (b) do suporte do dispositivo de autenticação sobre a placa metálica (g).
Fixe a parte inferior (b) do suporte do dispositivo de autenticação com os parafusos (c). Rode o parafuso (c) com a mão.

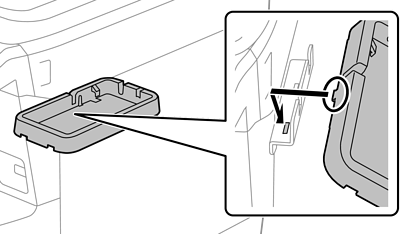

Coloque a parte superior (a) sobre o suporte do dispositivo de autenticação, como mostrado na imagem.
Utilize uma chave de fendas para fixar o suporte do dispositivo de autenticação com os parafusos (d).
Fixe o dispositivo de autenticação na parte superior do suporte com os dois pedaços de fita adesiva de dupla face fornecidos (f).
Se pretender deixar o dispositivo de autenticação no suporte, coloque algo espesso (como papel dobrado) debaixo do dispositivo de autenticação para o levantar. No entanto, não utilize um objeto metálico ou algo que gere ondas eletromagnéticas.
Se o dispositivo de autenticação não estiver levantado, os cartões de autenticação podem não ser lidos devido ao ambiente de utilização ou às especificações do dispositivo de autenticação, tais como as especificações da distância de comunicação.

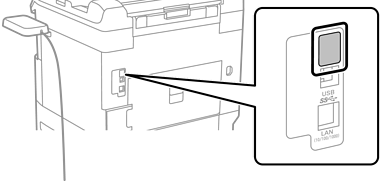

Retire o selo da porta de serviço da impressora.

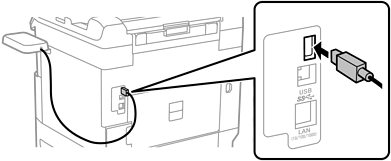

Ligue o cabo do dispositivo de autenticação à porta de serviço.

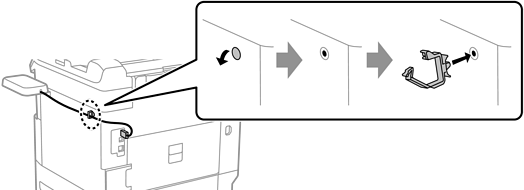

Retire o selo, fixe a braçadeira e, a seguir, ligue o cabo, como indicado abaixo.
