Menyambungkan Peranti Pengesahan

Bahagian ini menerangkan cara memasang penyangga peranti pengesahan pilihan P2 dan peranti pengesahan. Pasangkan penyangga peranti pengesahan P2 menggunakan aksesori berikut. Tiada bahagian lain digunakan dengan model ini.

Perhatian:

• Peranti pengesahan boleh digunakan apabila menggunakan sistem pengesahan.

• Sambungkan peranti pengesahan dengan nombor model yang sama dengan peranti pengesahan yang digunakan untuk mengesahkan kad pengesahan.

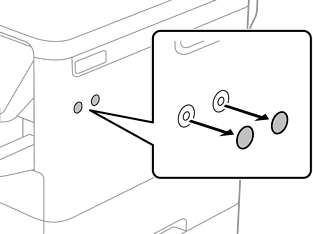

1. Tanggalkan penutup yang menutup lubang skru pada sisi pencetak.

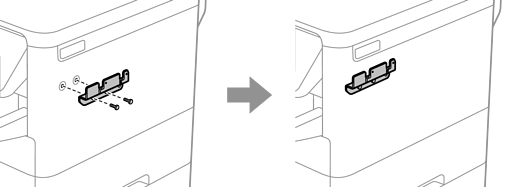

2. Menggunakan pemutar skru Phillips, ketatkan plat logam (g) dengan dua skru (e).

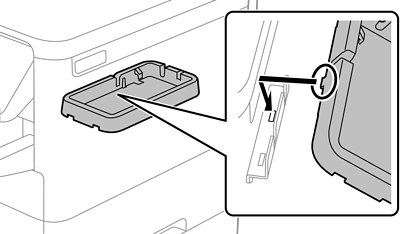

3. Letakkan bahagian bawah (b) penyangga peranti pengesahan pada plat logam (g).



4. Ketatkan bahagian bawah (b) penyangga peranti pengesahan dengan skru (c). Putar skru (c) dengan tangan.

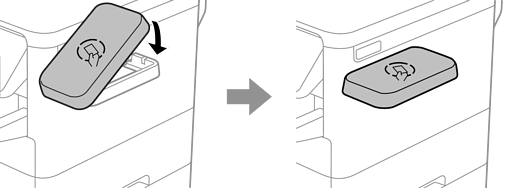

5. Letakkan bahagian atas (a) pada penyangga peranti pengesahan seperti yang ditunjukkan dalam ilustrasi.



6. Gunakan pemutar skru Phillips untuk mengetatkan penyangga peranti pengesahan dengan skru (d).

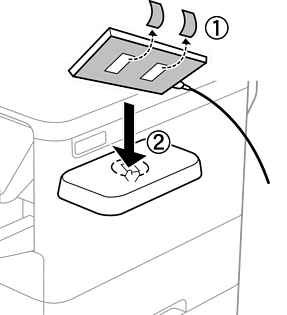

7. Pasangkan peranti pengesahan pada bahagian atas penyangga dengan dua keping pita dua muka (f) yang dibekalkan.


   Perhatian:

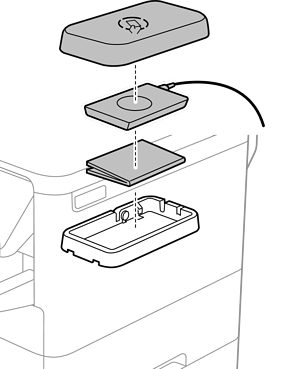

   Jika anda ingin membiarkan peranti pengesahan pada penyangga, letakkan sesuatu yang tebal (seperti kertas berlipat) di bawah peranti pengesahan untuk menaikkan peranti. Walau bagaimanapun, jangan gunakan objek logam atau apa-apa yang menghasilkan gelombang elektromagnet.

   Jika peranti pengesahan tidak dinaikkan, kad pengesahan mungkin tidak dibaca kerana persekitaran penggunaan atau spesifikasi peranti pengesahan, seperti spesifikasi jarak komunikasi.

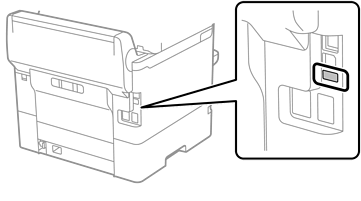

8. Tanggalkan penutup dari port servis pencetak.

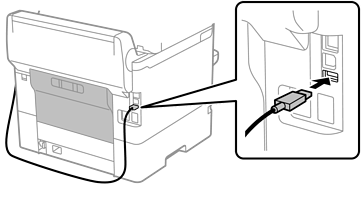

9. Sambungkan kabel untuk peranti pengesahan ke port perkhidmatan, dan kemudian susun kabel untuk mengelakkan unit belakang pencetak.
